Name: T38-borrkrona med gängad, infällbar mittdel för gruvdrift
Brand: beentools

Beskrivning

Presentation av borrverktyg

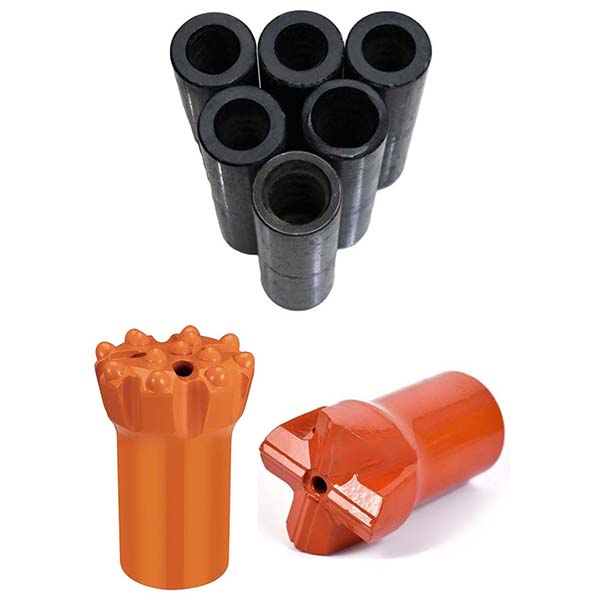

Denna webbsida presenterar främst T38-gängad knappborr, T38-gängad knappborr med nedsänkt centrum, T38-knappborr med infällningsfunktion, T38-knappborr med nedsänkt centrum och infällningsfunktion, T38-gängad X-borr, T38-gängad korsborr samt kopplingshylsa.

Tekniska specifikationer för T38-gängad knappborr, knappborr med nedsänkt centrum och infällbar knappborr

Gänganslutning: T38
Huvudmaterial: Volframkarbid
Material i borrkroppen: Höghållfast legerat stål
Spolningsspår: Fördelade längs borren för spånavlägsnande och kylning
Huvuddesign: Knappform
Diameter: 64 mm och 76 mm, etc.
Vinkel på sidoknappar: 30 grader, 35 grader och 40 grader
Sidoknappar: 6×12 mm, 7×12 mm, 8×10 mm, etc.
Mittknappar: 3×11 mm, 4×10 mm, 4×11 mm, 6×10 mm, etc.
Vikt: 1,6 kg och 3,7 kg
Tillverkningsprocess för huvudet: Varmpressningsteknik
Övriga tillverkningsprocesser: Värmebehandling med full karburering, högfrekvensbehandling och fosfatering

Tekniska specifikationer för T38-gängade X- och korsborrkronor

Gänganslutning: T38
Huvudmaterial: Inbäddade knappar av volframkarbid
Material i borrkroppen: Höghållfast legerat stål
Spolningsspår: Fördelade längs borren för att avlägsna skräp, spillvätska och kylmedel
Huvuddesign: X-form och korsform
HxT: 16×10 mm
Diameter: 64 mm
Vikt: 2,1 kg

Tekniska specifikationer för kopplingshylsan

Typer: Mittstopp och reduktion
Gänganslutning: T38, R38 och T45
Längd: 190 mm och 200 mm
Diameter: 55 mm och 66 mm
Material: Smidd höghållfast legerat stål
Tillverkningsprocess: Värmebehandling med full karburering
Vikt: 2,0 kg till 3,2 kg

Knappbit

T38-gängad borrkrona med infällbar knopp för gruvdrift
Gängad borr, knapp	D (mm)	D (tum)	Knappmått	Knapparnas centrum	Knappens vinkel	Gänga	Beställningsnummer	Vikt (kg)
[bildtext id="attachment_36123" align="aligncenter" width="243"] Knapp[/caption]	64	2 1/2	6 x 12 mm	3 x 11 mm	30 grader	T38	B173-6409-7603	1,6
	64	2 1/2	6 x 12 mm	3 x 11 mm	30 grader	T38	B173-6409-7663	1,6
[bildtext id="attachment_36124" align="aligncenter" width="246"] Knapp, drop center[/caption]	76	3	7 x 12 mm	4 x 11 mm	35 grader	T38	B175-7611-7605	2,4
	76	3	7 x 12 mm	4 x 11 mm	35 grader	T38	B175-7611-7665	2,3
[bildtext id="attachment_36125" align="aligncenter" width="244"] Knapp[/caption]	64	2 1/2	8 x 10 mm	4 x 10 mm	30 grader	T38	B173-6412-7603	1,7
	70	2 3/4	8 x 11 mm	6 x 10 mm	35 grader	T38	B173-7014-7605	1,9
	76	3	8 x 11 mm	6 x 10 mm	35 grader	T38	B173-7614-7605	3,3
	89	3 1/2	9 x 11 mm	6 x 10 mm	35 grader	T38	B173-8915-7605	3,7
	64	2 1/2	8 x 10 mm	4 x 10 mm	35 grader	T38	B173-6412-7665	1,6
	76	3	8 x 10 mm	6 x 10 mm	40 grader	T38	B173-7614-7664	3,4
[bildtext id="attachment_36126" align="aligncenter" width="244"] Knapp[/caption]	64	2 1/2	6 x 10 mm	4 x 9 mm	35 grader	T38	B173-6410-7605	1,5
	76	3	8 x 11 mm	6 x 10 mm	30 grader	T38	B173-7614-7603	3,3
	64	2 1/2	6 x 10 mm	4 x 9 mm	40 grader	T38	B173-6410-7664	1,5
	76	3	8 x 11 mm	6 x 10 mm	35 grader	T38	B173-7614-7665	3,4
[bildtext id="attachment_36127" align="aligncenter" width="253"] Knapp, platt, retrac[/caption]	64	2 1/2	8 x 10 mm	4 x 10 mm	30 grader	T38	B174-6412-7603	1,5
	70	2 3/4	8 x 10 mm	6 x 10 mm	35 grader	T38	B174-7014-7605	1,8
	76	3	8 x 11 mm	6 x 10 mm	35 grader	T38	B174-7614-7605	3,3
	64	2 1/2	8 x 11 mm	4 x 10 mm	35 grader	T38	B174-6412-7665	1,8
	76	3	8 x 11 mm	6 x 10 mm	40 grader	T38	B174-7614-7664	2,4
Knapp	64	2 1/2	6 x 11 mm	5 x 10 mm	35 grader	T38	B176-6411-7605	2,0
	76	3	8 x 11 mm	6 x 10 mm	35 grader	T38	B176-7614-7605	2,7
	64	2 1/2	6 x 12 mm	4 x 10 mm	40 grader	T38	B176-6410-7664	1,9
	76	3	8 x 11 mm	6 x 10 mm	35 grader	T38	B176-7614-7665	2,5

X- och korsbit

T38-gängade X- och korsborr
Gängborr, insats	D (mm)	D (tum)	Insats H x T	Gänga	Beställningsnummer	Vikt (kg)
[bildtext id="attachment_36129" align="aligncenter" width="253"] X bit[/caption]	64	2 1/2	16 x 10 mm	T38	B168-6416-7610	2,1
X-bit	64	2 1/2	16 x 10 mm	T38	B158-6416-7610	2,1

Kopplingshylsa

Gängad kopplingshylsa
Kopplingshylsa	L (mm)	L (tum)	D (mm)	D (tum)	Gänga	Beställningsnummer	Vikt (kg)
[bildtext id="attachment_36131" align="aligncenter" width="261"] Mellanstopp[/caption]	190	7 1/2	55	2 5/32	T38	B302-5519-7676	2,0
[bildtext id="attachment_36132" align="aligncenter" width="258"] Reduktion[/caption]	190	7 1/2	55	2 5/32	T38, R38	B303-5519-7656	2,1
	190	7 1/2	55	2 5/32	T38, R32	B303-5519-7654	2,2
	200	8 1/16	66	2 3/8	T38, T45	B303-6620-7677	3,2
