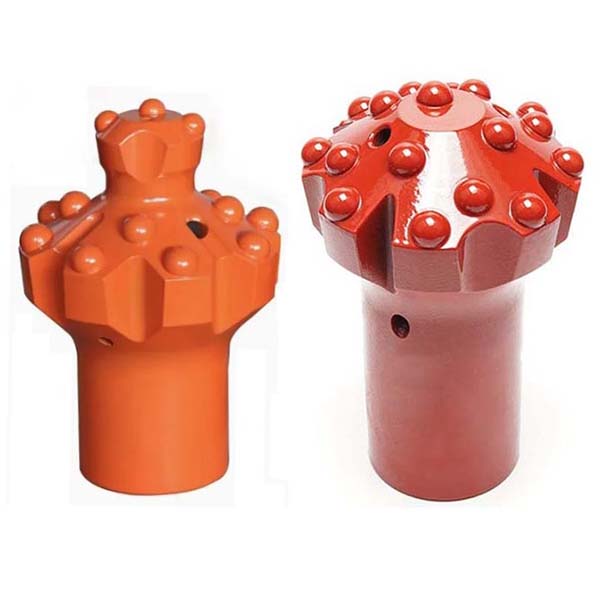

Name: R32-kupol- och pilotborrkrona för drivning och tunnelbyggnad
Brand: beentools

Användning av R32-kupol- och pilotborrkronor

I tunnelborrningsriggar är pilotborrkronans huvudsakliga syfte att borra det första hålet eller pilothålet.

Specifikationer

R32-pilotborr, även kallad R32-pilotborr
R32-kupolborrkrona, även kallad R32-kupolborrkrona

Tekniska specifikationer för R32-kupol- och pilotborrkronan

Anslutningsgänga:R32
Huvudmaterial:Volframkarbid
Material i borrkroppen:Höghållfast legerat stål
Spolningsspår:Fördelade längs borrkronan för borttransport av borrspån och kylning
Huvudkonstruktion:Sfäriska knoppar
Diameter:64 mm, 76 mm, 89 mm, 102 mm och 127 mm
Knappvinkel:35 grader
Knappstorlekar:9 x 10 mm, 9 x 11 mm, 12 x 12 mm och 12 x 13 mm
Mittknappar:3 x 10 mm och 3 x 13 mm
Vikt:varierar mellan 1,8 kg och 4,7 kg
Tillverkningsprocess för huvudet:Varmmonteringsteknik
Övriga tillverkningsprocesser:Fullständig karburiseringsvärmebehandling, högfrekvensbehandling och fosfateringsbehandling

R32-kupol- och styrborr för drivning och tunnelbyggnad

Brotsch

D (mm)

D (tum)

Knappmått

Knappars centrum

Knappens vinkel

Gänga

Beställningsnummer

Vikt (kg)

[bildtext id="attachment_36043" align="aligncenter" width="209"] Pilotfräs Pilotborr[/caption]

2 1/2

9 x 10 mm

3 x 10 mm

35 grader

R32

B100-6412-5405

1,8

9 x 11 mm

3 x 10 mm

35 grader

R32

B100-7612-5405

2,4

[bildtext id="attachment_36044" align="aligncenter" width="225"] Pilotborr Pilotborr[/caption]

3 1/2

12 x 12 mm

3 x 10 mm

35 grader

R32

B100-8915-5405

3,1

[bildtext id="attachment_36045" align="aligncenter" width="227"] Pilotfräs Pilotborr[/caption]

102

12 x 13 mm

3 x 10 mm

35 grader

R32

B100-0215-5405

3,5

[bildtext id="attachment_36042" align="aligncenter" width="245"] Kupolformad brotsch Kupolfräs[/caption]

127

12 x 13 mm

3 x 13 mm

35 grader

R32

B107-2715-5405

4,7
