Name: R32-knappborr och kopplingshylsa för drivning
Brand: beentools

Beskrivning

Produktöversikt

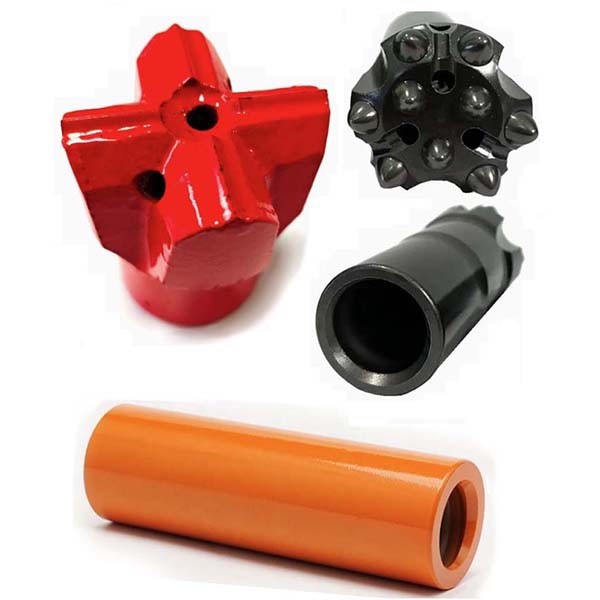

Denna sida presenterar främst R32-gängad knappborr, R32-gängad korsborr och kopplingshylsa, som används i stor utsträckning i borrverktyg för tunnelborrning.

Tekniska specifikationer för R32-gängad knappborr

Anslutningsgänga:R32
Material i huvudet:Volframkarbid
Material i borrkroppen:Höghållfast legerat stål
Spolningsspår:Fördelade längs borrkronan för borttransport av borrspån och kylning
Huvudkonstruktion:Sfäriska knoppar
Diameter:43 mm, 45 mm, 51 mm, etc.
Knappvinkel:30 grader och 35 grader
Knappstorlekar:5 x 10 mm, 6 x 10 mm, etc.
Mittknappar:2 x 9 mm, 2 x 10 mm, etc.
Vikt:0,6 kg till 1,0 kg
Tillverkningsprocess för huvudet:Varmmonteringsteknik
Övriga tillverkningsprocesser:Full karburering, högfrekvensbehandling och fosfatering

Tekniska specifikationer för R32-gängad korsborr

Anslutningsgänga:R32
Huvudmaterial:Inbäddade knappar av volframkarbid
Material i borrkroppen:Höghållfast legerat stål
Spolningsspår:Fördelade längs borrkronan för borttransport av borrspån och vätskor samt kylmedel
Huvudkonstruktion:Korsformad
HxT:12 x 8 mm, 16 x 10 mm
Diameter:43 mm, 51 mm, etc.
Vikt:0,8 kg till 1,1 kg

Tekniska specifikationer för kopplingshylsan

Typ:Mellanstopp
Gänganslutning:T38 och R38
Längd:170 mm och 190 mm
Diameter:55 mm
Material:Smidd höghållfast legerat stål
Tillverkningsprocess:Värmebehandling med full karburering
Vikt:1,8 kg och 2,0 kg

Knappbit

R32 gängad knappbit
Gängad bit, knapp	D (mm)	D (tum)	Knappmått	Knappens centrum	Knappens vinkel	Gänga	Beställningsnummer	Vikt (kg)
[bildtext id="attachment_36049" align="aligncenter" width="245"] Knapp[/caption]	43	1 11/16	5 x 10 mm	2 x 9 mm	30 grader	R32	B173-4307-5403	0,6
	45	1 3/4	5 x 11 mm	2 x 9 mm	30 grader	R32	B173-4507-5403	0,7
	48	1 7/8	5 x 11 mm	2 x 9 mm	35 grader	R32	B173-4807-5405	0,8
	51	2	5 x 11 mm	2 x 10 mm	35 grader	R32	B173-5107-5405	1,2
	45	1 3/4	5 x 11 mm	2 x 9 mm	30 grader	R32	B173-4507-5463	0,7
	48	1 7/8	5 x 11 mm	2 x 9 mm	35 grader	R32	B173-4807-5465	0,8
	51	2	5 x 11 mm	2 x 10 mm	35 grader	R32	B173-5107-5465	1,2
[bildtext id="attachment_36050" align="aligncenter" width="240"] Knapp[/caption]	45	1 3/4	6 x 10 mm	2 x 9 mm	35 grader	R32	B173-4508-5405	0,7
	48	1 7/8	6 x 10 mm	2 x 9 mm	40 grader	R32	B173-4808-5404	0,8
	51	2	6 x 11 mm	2 x 10 mm	40 grader	R32	B173-5108-5404	1,2
[bildtext id="attachment_36051" align="aligncenter" width="245"] Knapp[/caption]	43	1 11/16	6 x 10 mm	3 x 8 mm	30 grader	R32	B173-4309-5403	0,6
	45	1 3/4	6 x 10 mm	3 x 9 mm	30 grader	R32	B173-4509-5403	0,7
	48	1 7/8	6 x 10 mm	3 x 9 mm	35 grader	R32	B173-4809-5405	0,8
	51	2	6 x 11 mm	3 x 9 mm	35 grader	R32	B173-5109-5405	1,0
[bildtext id="attachment_36052" align="aligncenter" width="242"] Knapp[/caption]	48	1 7/8	6 x 10 mm	3 x 9 mm	30 grader	R32	B173-4809-5463	0,8
	51	2	6 x 10 mm	3 x 9 mm	35 grader	R32	B173-5109-5465	1,0

Korsbit

R32 gängat korsborr
Gängborr, insats	D (mm)	D (tum)	Insats H x T	Gänga	Beställningsnummer	Vikt (kg)
[bildtext id="attachment_36053" align="aligncenter" width="229"] Cross[/caption]	43	1 11/16	12 x 8 mm	R32	B158-4312-5410	0,8
	45	1 3/4	12 x 8 mm	R32	B158-4512-5410	0,9
	48	1 7/8	12 x 8 mm	R32	B158-4812-5410	0,9
	51	2	16 x 10 mm	R32	B158-5116-5410	1,1

Kopplingshylsa

Gängad kopplingshylsa
Kopplingshylsa	L (mm)	L (tum)	D (mm)	D (tum)	Gänga	Beställningsnummer	Vikt (kg)
[bildtext id="attachment_36054" align="aligncenter" width="216"] Mellanstopp[/caption]	170	6 11/16	55	2 5/32	R38	B302-5517-5656	1,8
	190	7 1/2	55	2 5/32	T38	B302-5519-7676	2,0
