Name: R28-kors- och knappborr för borrning och tunnelbyggnad
Brand: beentools

Beskrivning

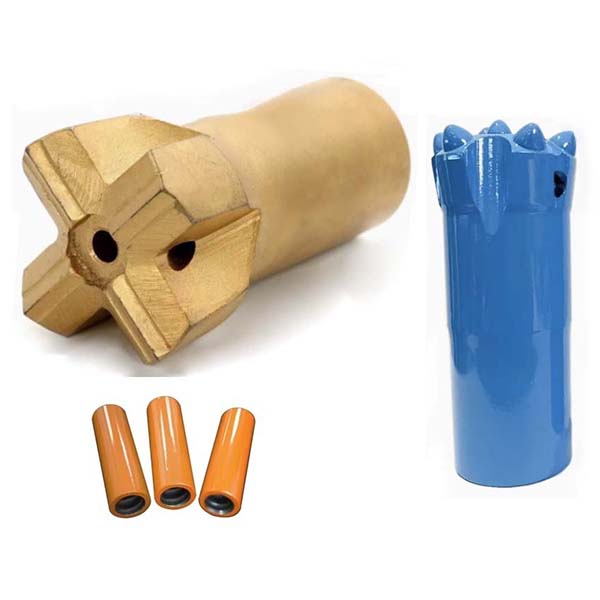

Översikt över R28-gängade knoppsborrkronor och korsborrkronor

Denna serie av R28-gängade knappborrkronor och korsborrkronor är speciellt utformade för sprängning vid drivningsgrävning och borrning av förankringshål i stora underjordiska metallgruvor.

Den gängade kopplingshylsan tillverkas med CNC-bearbetning.

Teknisk information om R28-gängade knappborrkronor

Gänganslutning:R28
Huvudmaterial:Volframkarbid
Material i borrkroppen:Höghållfast legerat stål
Spolningsspår:Fördelade längs borrkronan för spånavlägsnande och kylning
Huvudkonstruktion:Knappform
Diameter:38 mm, 41 mm och 43 mm
Vinklar:30 grader och 35 grader
Knappar:5×9 mm och 5×10 mm
Mittknappar:2×7 mm och 2×8 mm
Vikt:0,6 kg och 0,7 kg
Tillverkningsprocess för huvudet:Varminläggsteknik
Övriga tillverkningsprocesser:Full karburering, högfrekvensbehandling och fosfatering

Tekniska parametrar för R28 gängad tvärborr

Gänganslutning:R28
Huvudmaterial:Inlagda tänder av volframkarbid
Material i borrkroppen:Höghållfast legerat stål
Spolningsspår:Fördelade längs borrkronan för att leda bort avfall och kylvätska
Huvuddesign:Korsform
HxT:12×8 mm
Diameter:38 mm och 42 mm
Vikt:0,5 kg och 0,6 kg

Tekniska specifikationer för den gängade kopplingshylsan

Typ:Mellanstopp
Gänganslutning:R32 och R38
Längd:160 mm och 170 mm
Diameter:45 mm och 55 mm
Material:Smidd höghållfast legerat stål
Tillverkningsprocess:Värmebehandling med full karburering
Vikt:1,0 kg och 1,7 kg

Knappbit

R28 Gängad knappbit
Gängad bit, knapp	D (mm)	D (tum)	Knappmått (Antal x storlek, mm)	Knappars centrum (Antal x storlek, mm)	Knappvinkel	Gänga	Beställningsnummer	Vikt (kg)
[bildtext id="attachment_36025" align="aligncenter" width="240"] Knapp[/caption]	38	1 1/2	5 x 9 mm	2 x 7 mm	30 grader	R28	B173-3807-5363	0,6
	41	1 5/8	5 x 9 mm	2 x 8 mm	30 grader	R28	B173-4107-5365	0,6
	43	1 11/16	5 x 10 mm	2 x 8 mm	30 grader	R28	B173-4307-5365	0,7
	38	1 1/2	5 x 9 mm	2 x 8 mm	35 grader	R28	B173-3807-5345	0,6
	41	1 5/8	5 x 9 mm	2 x 8 mm	35 grader	R28	B173-4107-5345	0,6
	43	1 11/16	5 x 10 mm	2 x 8 mm	35 grader	R28	B173-4307-5345	0,7

Korsbit

R28 Gängad korsborr
Gängborr, insats	D (mm)	D (tum)	Insats H x T	Gänga	Beställningsnummer	Vikt (kg)
[bildtext id="attachment_36026" align="aligncenter" width="242"] Kors[/caption]	38	1 1/2	12 x 8 mm	R28	B158-3812-5310	0,5
	42	1 5/8	12 x 8 mm	R28	B158-4212-5310	0,6

Kopplingshylsa

Gängad kopplingshylsa
Kopplingshylsa	L (mm)	L (tum)	D (mm)	D (tum)	Gänga	Beställningsnummer	Vikt (kg)
[bildtext id="attachment_36027" align="aligncenter" width="239"] Mellanstopp[/caption]	160	6 5/16	45	1 3/4	R32	B302-4516-5454	1,0
	170	6 3/4	55	2 5/32	R38	B302-5517-5656	1,7
