ultrafin vertikal valskvarn med oljeförsörjning med dubbel pump

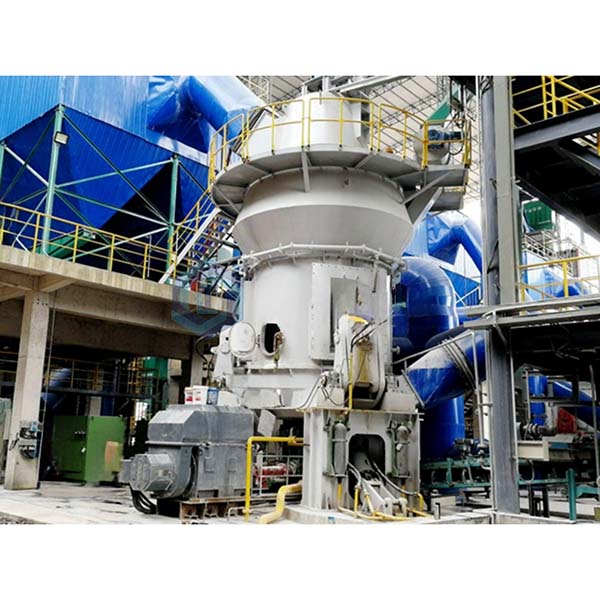

Översikt över ultrafina vertikala valsverk

Ultrafine Vertical Roller Mill kan slipa icke-brandfarliga och explosiva mineraler, icke-frätande och spröda material med Mohs hårdhet under klass 5, densitet mindre än 3,2 och tryckhållfasthet under 150MPa. Vanligt tillämpliga material inkluderar kalciumkarbonat, kalcit, bariumsulfat, talk, wollastonit, klorit, dolomit, grafit, kaolin, kalksten och mer.

Fördelen med ultrafin vertikal rullkvarn är att slutföra slipning och klassificering i ett steg, vilket ger effektiva, energibesparande, miljövänliga sliplösningar som uppnår mycket hög finhet – perfekt för produktionsbehov med hög precision.

Arbetsprincip för ultrafin vertikal rullkvarn

1. Kvarnen består av elmotor, reducerare, sliprulleanordning, slipskiva, tryckanordning, pulverväljare, kaross, oljestation, PLC elektriskt styrsystem och mer.
2. Huvudmotorn driver reduceraren och slipskivan att rotera, medan luft kommer in i kvarnkroppen från luftinloppet. Material kommer in via skruvmataren och faller till mitten av slipskivan.
3. Under centrifugalkraften rör sig materialet jämnt från mitten till kanten av slipskivan. I krosszonen utövar slipvalsarna ett tryck och pressar ut det större materialet, som bildar en bädd för krossning mellan kornstorlekarna.
4. Materialet fortsätter till skivans kant, där luftflödet från vindringen för bort finare partiklar; större partiklar faller tillbaka för ommalning.
5. Separatorn: i den övre delen skickas grova partiklar tillbaka för ommalning, medan kvalificerat fint pulver transporteras ut med luftflödet. Rotorhastighetsreglering säkerställer olika finhetsnivåer.
6. Orenheter (t.ex. järn) blir kvar på grund av gravitationen och matas ut genom den nedre skraplåten.
7. Malningstrycket är justerbart via hydraulsystemet för att anpassa sig till materialets hårdhet och säkerställa effektiv drift.

Fördelar med ultrafin vertikal rullkvarn

1. Hög vithet och renhet:Principen med skiktmalning innebär att materialet stannar kvar i kvarnen en kort tid, vilket minskar upprepad malning och järnföroreningar – perfekt för vita eller transparenta material som kräver hög renhet.
2. Högeffektiv slipning och sortering:Tyska Alpines pulverväljare med flera huvuden möjliggör frekvensstyrning av varje rotor, vilket ger önskad finhet i ett enda steg med upp till 70% av den färdiga produkten <2 μm och låg resthalt på 325 mesh.
3. Noggrann automatisk kontroll, energibesparing:PLC/DCS automatisk styrning för exakt malningstryck; frekvensomvandlad rotorhastighet för betydande energibesparingar (30%-50% mindre än traditionella kvarnar).
4. Enkelt underhåll och smörjning:Separata smörjstationer för varje sliprulle med oljeförsörjning med dubbla pumpar säkerställer tillförlitlig smörjning och kylning, vilket minskar risken för läckage.

Användningsområden för ultrafina vertikala rullkvarnar

• Kemisk industri:Effektiv malning av olika kemiska råvaror, lämplig för fina pulver i pigment, beläggningar, plastfyllmedel etc.
• Metallurgisk industri:Används för malmslipning för att förbättra kvaliteten; tillämplig i metallurgiska produktionslinjer.
• Icke-metalliska mineraler:Bearbetar gips, talk, kalcit, wollastonit m.m. till högfinhetsprodukter för olika områden.
• Byggmaterialindustrin:Ger effektiv malning av cement, kalk och andra material för att förbättra produktkvaliteten.
• Miljöskyddsindustrin:Lämplig för resursutnyttjande av avfall och miljöskydd, t.ex. avfalls- och sopbehandling, tack vare hög effektivitet och låg energiförbrukning.
• Livsmedels- och läkemedelsindustrin:Används för applikationer där hög pulverfinhet krävs, t.ex. raffinering av livsmedels- eller läkemedelsingredienser.
