Slitsborrning Jumbo för effektiv underjordisk utgrävning

Slot Drilling Jumbo är en högeffektiv slitsborrigg som är speciellt utformad för gruvdrift och tunneldrivning. Med sin robusta konstruktion och höga automatiseringsgrad möjliggör den exakt spårborrning även i trånga utrymmen, vilket avsevärt förbättrar effektiviteten och säkerheten i verksamheten.

Kontakta oss
Beskrivning

Översikt över Slot Drilling Jumbo

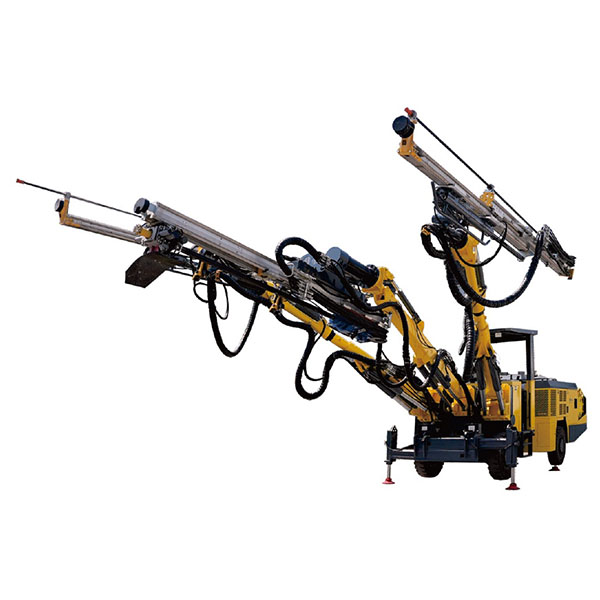

Slot Drilling Jumbo är en högeffektiv tunnelborrigg som är speciellt utvecklad för olika underjordiska konstruktions- och gruvtillämpningar. Den modulära konstruktionen gör det enklare att flytta och transportera riggen mellan olika platser, vilket gör att den flexibelt kan anpassas till en mängd olika byggmiljöer. Oavsett om det gäller medelstora eller storskaliga gruvor, transporttunnlar eller vattenvård, vattenkraft och nationella försvarstekniska projekt kan den hantera krävande högintensiva utgrävningsuppgifter.

Funktioner hos Jumbo för slitsborrning

  • Utrustad med en kompositmekanism för utökad matning, uppnår den ett borrdjup på 6 meter och uppfyller behoven för djuphålsoperationer under komplexa arbetsförhållanden.
  • Konfigurationen med dubbla matningssystem ökar borrtäckningsbredden, vilket gör den lämplig för grävningsarbeten med stora tvärsnitt.
  • Det oberoende styrsystemet för tre borrarmar möjliggör samtidig slitsning och utgrävning, vilket avsevärt förbättrar arbetseffektiviteten och byggsäkerheten.

Tillämpningar

Slot Drilling Jumbo används ofta för utgrävning och sprängning av hålborrning i gruvdrift, motorvägs- och järnvägstunnlar, vattenvård och vattenkraftsprojekt samt nationella försvarstunnlar.

Tekniska parametrar
jumbo för slitsborrning för effektiv underjordisk utgrävning
Artikel Enhet BY-T313C
Slitsning Borrning (sammansatt balk)
Parametrar för bergborrning Adapter för skaft T60 R38, T38
Borrdiameter diameter mm 127-180 38-64
Max slagkraft kW 35 18
Max vridmoment vid rotation Nm 2285 1050
Parametrar för matarbalken Total längd mm 5310 4910
Borrdjup mm 6300 6000
Matningskraft kN 20 15
Parametrar för borrbom Matningskompensation mm 1800
Rotation av matarstråle 360
Bommens lutning -25, 55
Parametrar för släpvagn Effekt dieselmotor kW 96
Vinkel för avgång 16
Anflygningsvinkel . 1614
Max stigningsbarhet
Reshastighet km/h 3.7
Elektriskt system Huvudmotorns effekt kW 55, 75
Spänning V 1000
Frekvens Hz 50
Hydrauliskt system Max systemtryck bar 250
Hydrauloljetankens kapacitet L 480
Noggrannhet i filtrering μm 10
Vattenförsörjningssystem Motoreffekt kW 7.5
Max flödeshastighet L/min 400
System för lufttillförsel Nominell effekt kW 11
Max flödeshastighet L/min 1970
