nischade vågfjädrar

KLR-serien med kapslade vågfjädrar med mycket god stabilitet

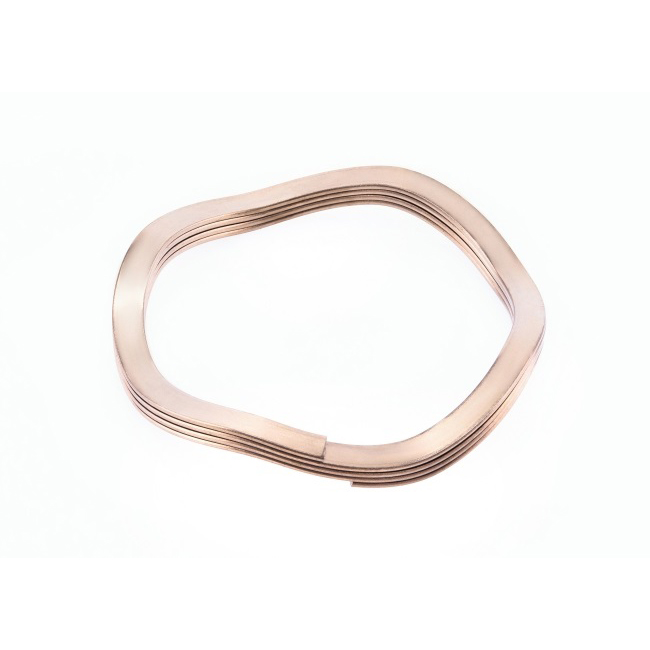

Nästlade vågfjädrar, även kända som flerskiktade toppade vågfjädrar, är en typ av nästlade (parallella) vågfjädrar.

Kontakta oss
Beskrivning

Nästlade vågfjädrarär högpresterande flerskiktsfjädrar som är utformade för att leverera stor kraft och exakta fjäderegenskaper, särskilt i applikationer där utrymmet är begränsat. Med en struktur med 3 till 5 vågor av aktiva spolar och flera lager i direktkontakt genererar dessa fjädrar kraft som är proportionell mot antalet spolar, vilket gör dem till idealiska ersättare för tallriksfjädrar i många scenarier.

Viktiga egenskaper och fördelar

  • Flerskiktsdesign:Den staplade toppkonfigurationen gör att den nedre ytan på de övre spolarna kommer i kontakt med den övre ytan på de nedre spolarna, vilket maximerar kraftuttaget samtidigt som de exakta fjäderegenskaperna bibehålls.
  • Hög kraftutmatning:Den producerade kraften är proportionell mot det totala antalet lindningar, vilket möjliggör stor kraftgenerering inom ett kompakt fotavtryck.
  • Materialalternativ:Finns i olika material och ytbehandlingar, vanligen rostfritt stål för utmärkt draghållfasthet, utmattningshållfasthet, korrosionsbeständighet och prestanda upp till 200°C.
  • Exakta egenskaper:Upprätthåller en jämn fjäderkonstant och tillförlitlig drift även i trånga axiella eller radiella utrymmen.
  • Hållbarhet:Motståndskraftig mot korrosion och slitage, vilket ger lång livslängd och stabilt utseende i krävande miljöer.

Tillämpningar

  • Tryckavlastningsventiler
  • Tätningar på ytan
  • Glidande kopplingar
  • Förspänning av lager:Eliminerar rundgång och vibrationer i lagren, minskar bullret och förbättrar jämnheten och lagrens livslängd.
  • Elektriska anslutningar
  • Andra kompakta mekaniska system som kräver exakt fjäderkraft och minimal utrymmesanvändning

Nested Wave Springs är den optimala lösningen för att ge hög kraft, exakt kontroll och tillförlitlighet i kompakta installationer. Deras avancerade flerskiktsdesign och robusta materialalternativ gör dem oumbärliga för kritiska applikationer inom industri, fordon och elteknik.

Tekniska parametrar
Artikel nr. Fungerar i
Borrdiameter (mm)		 Rensar axel
Diameter(mm)		 Belastning(N) Arbetshöjd(mm) Fri höjd (mm) Fjäderhastighet(N/mm)
KLR-0050-L2 12.7 9.02 62.3 1.47 2.62 55
KLR-0050-L3 12.7 9.02 95.68 1.68 2.84 82.4
KLR-0062-L2 15.88 11.3 89 1.5 2.92 62.5
KLR-0062-L3 15.88 11.3 133.5 1.73 3.15 93.6
KLR-0075-L2 19.05 13.28 124.6 1.83 3.58 71.2
KLR-0075-L3 19.05 13.28 186.9 2.08 3.84 106.8
KLR-0087-L2 22.23 15.88 142.4 1.88 3.38 95.2
KLR-0087-L3 22.23 15.88 213.6 2.18 3.68 142.8
KLR-0100-L2 25.4 18.82 160.2 1.88 4.83 54.3
KLR-0100-L3 25.4 18.82 240.3 2.18 5.13 81.4
KLR-0112-L2 28.58 20.5 178 2.34 4.17 96.6
KLR-0112-L3 28.58 20.5 267 2.69 4.52 145.1
KLR-0125-L2 31.75 23.39 195.8 2.39 4.19 108.9
KLR-0125-L3 31.75 23.39 293.7 2.79 4.6 163.3
KLR-0137-L2 34.93 26.24 213.6 2.39 5.16 77.4
KLR-0137-L3 34.93 26.24 320.4 2.79 5.56 115.9
KLR-0150-L2 38.1 28.85 231.4 2.44 5 90.5
KLR-0150-L3 38.1 28.85 347.1 2.9 5.46 135.6
KLR-0162-L2 41.28 31.72 249.2 2.44 6.1 68.1
KLR-0162-L3 41.28 31.72 373.8 2.9 6.55 102.2
KLR-0175-L2 44.45 35.31 267 2.44 4.04 166.4
KLR-0175-L3 44.45 35.31 400.5 2.9 4.5 249.6
KLR-0187-L2 47.63 38.28 284.8 2.44 4.6 131.3
KLR-0187-L3 47.63 38.28 427.2 2.9 5.05 196.9
KLR-0200-L2 50.8 41.3 302.6 2.97 4.11 262
KLR-0200-L3 50.8 41.3 453.9 3.58 4.72 392.9
KLR-0212-L2 53.98 44.27 320.4 2.97 4.47 213.2
KLR-0212-L3 53.98 44.27 480.6 3.58 5.08 319.7
KLR-0225-L2 57.15 47.32 338.2 2.97 4.9 175.7
KLR-0225-L3 57.15 47.32 507.3 3.58 5.51 263.6
KLR-0237-L2 60.33 49.89 356 2.97 5.18 160.1
KLR-0237-L3 60.33 49.89 534 3.58 5.79 240.3
KLR-0250-L2 63.5 51.92 373.8 2.97 5.33 158.7
KLR-0250-L3 63.5 51.92 560.7 3.58 5.94 238.2
KLR-0262-L2 66.68 54.84 391.6 2.97 5.87 134.6
KLR-0262-L3 66.68 54.84 587.4 3.58 6.48 202
KLR-0275-L2 69.85 57.94 409.4 3.53 5.21 242.2
KLR-0275-L3 69.85 57.94 614.1 4.29 5.97 363.3
KLR-0287-L2 73.03 61.01 427.2 3.53 5.59 208.6
KLR-0287-L3 73.03 61.01 640.8 4.29 6.35 312.7
KLR-0300-L2 76.2 63.98 445 3.53 5.99 180.8
KLR-0300-L3 76.2 63.98 667.5 4.29 6.76 271.3
KLR-0312-L2 79.38 66.8 462.8 3.53 6.45 157.9
KLR-0312-L3 79.38 66.8 694.2 4.29 7.21 236.6
KLR-0325-L2 82.55 67.87 480.6 3.53 6.12 185.3
KLR-0325-L3 82.55 67.87 720.9 4.29 6.88 277.9
KLR-0337-L2 85.73 70.89 498.4 3.53 6.58 163.1
KLR-0337-L3 85.73 70.89 747.6 4.29 7.34 244.5
KLR-0350-L2 88.9 73.86 516.2 3.53 7.11 144.2
KLR-0350-L3 88.9 73.86 774.3 4.29 7.87 216.3
KLR-0362-L2 92.08 76.86 534 3.53 7.7 128.1
KLR-0362-L3 92.08 76.86 801 4.29 8.46 192.2
KLR-0375-L2 95.25 79.78 551.8 3.53 8.36 114.5
KLR-0375-L3 95.25 79.78 827.7 4.29 9.12 171.7
KLR-0387-L2 98.43 82.68 569.6 3.53 9.07 102.6
KLR-0387-L3 98.43 82.68 854.4 4.29 9.83 153.8
KLR-0400-L2 101.6 86.94 587.4 3.53 5.49 301.5
KLR-0400-L3 101.6 86.94 881.1 4.29 6.25 452.2
