multi-turn vågfjäder med shims-ändar

multi-turn vågfjäder med shims-ändar för dina maskiner KMS

Vågfjädrar med platt ände till topp har en platt spole i varje ände som stödspole, och vågfjädrar med flera lager från topp till dal.

Kontakta oss
Beskrivning

De övre och undre skikten är i kontakt med varandra vid vågtoppar och dalar; det effektiva antalet spolar är 2 färre än det totala antalet spolar. Multi-turn vågfjädrar med shimmade ändar har vanligtvis flera vågtoppar, som genererar relativ axiell förskjutning när de utsätts för axiella belastningar och bildar deformationsenergi. När den pålagda belastningen avlägsnas återgår vågfjädern till sin ursprungliga form under deformationsenergin, vilket ger dämpning och vibrationsdämpning. Fjäderns konstruktion gör att den kan ge ett stabilt elasticitetsförhållande, där belastningen är proportionell mot deformationsmängden, under en mängd olika driftsförhållanden, vilket säkerställer exakt lastkontroll.

Egenskaper och fördelar

  • Strukturell stabilitet:shims-ändarna ökar kontaktytan, vilket ger bättre stabilitet och jämn lastfördelning, vilket minskar lokala spänningskoncentrationer.
  • Vibrationsdämpande effekt:Denna design kan effektivt dämpa stötar och vibrationer och är lämplig för högfrekventa och stora rörelsemoment.
  • Design med flera spolar:Utformningen av flera spolar ger fjädern bättre elasticitet och deformationsförmåga och tål större belastningar.
  • Tillämpningar:Används ofta i bilupphängningssystem, mekanisk utrustning, elektroniska produkter etc., där hög prestanda och hög tillförlitlighet krävs.
  • Val av material:Höghållfasta material, t.ex. legerat stål, används ofta för att förbättra fjädrarnas utmattningslivslängd och hållbarhet.

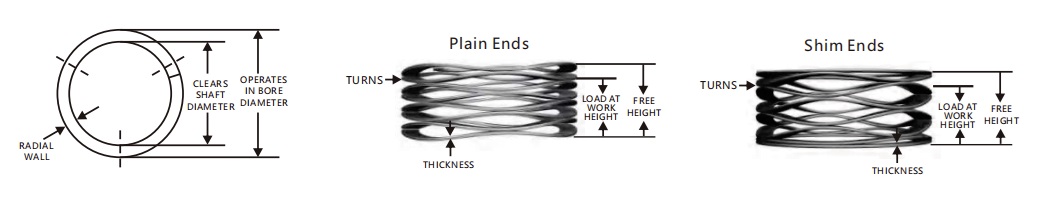

multi-turn wave spring with shim ends

multi-turn vågfjäder med shims-ändar

Tekniska parametrar1
Artikel nr. Fungerar i
Borrdiameter (mm)		 Rensar axel
Diameter(mm)		 Belastning(N) Arbetshöjd(mm) Fri höjd (mm) Fjäderhastighet(N/mm)
KMS05-L1 5 3.5 5 1.14 1.84 7.14
KMS05-L2 5 3.5 5 1.52 2.45 5.38
KMS05-L3 5 3.5 5 1.91 3.06 4.35
KMS05-L4 5 3.5 5 2.26 3.68 3.52
KMS05-L5 5 3.5 5 2.67 4.29 3.09
KMS05-L6 5 3.5 5 3.02 4.9 2.66
KMS05-L7 5 3.5 5 3.43 5.52 2.39
KMS05-L8 5 3.5 5 4.14 6.74 1.92
KMS05-L9 5 3.5 5 4.9 7.97 1.63
KMS05-M1 5 3.5 10 1.14 1.89 13.33
KMS05-M2 5 3.5 10 1.52 2.52 10
KMS05-M3 5 3.5 10 1.91 3.15 8.06
KMS05-M4 5 3.5 10 2.26 3.78 6.58
KMS05-M5 5 3.5 10 2.67 4.41 5.75
KMS05-M6 5 3.5 10 3.02 5.04 4.95
KMS05-M7 5 3.5 10 3.43 5.04 4.46
KMS05-M8 5 3.5 10 4.14 6.93 3.58
KMS05-M9 5 3.5 10 4.9 8.19 3.04
KMS06-L1 6 4 6 0.61 1.52 6.59
KMS06-L2 6 4 6 0.81 2.03 4.92
KMS06-L3 6 4 6 1.02 2.54 3.95
KMS06-L4 6 4 6 1.22 3.05 3.28
KMS06-L5 6 4 6 1.42 3.56 2.8
KMS06-L6 6 4 6 1.63 4.06 2.47
KMS06-L7 6 4 6 1.83 4.57 2.19
KMS06-L8 6 4 6 2.24 5.59 1.79
KMS06-L9 6 4 6 2.64 6.6 1.52
KMS06-M1 6 4 12 0.74 1.52 15.38
KMS06-M2 6 4 12 0.97 2.03 11.32
KMS06-M3 6 4 12 1.22 2.54 9.09
KMS06-M4 6 4 12 1.47 3.05 7.59
KMS06-M5 6 4 12 1.7 3.56 6.45
KMS06-M6 6 4 12 1.96 4.06 5.71
KMS06-M7 6 4 12 2.18 4.57 5.02
KMS06-M8 6 4 12 2.69 5.59 4.14
KMS06-M9 6 4 12 3.18 6.6 3.51
KMS08-L1 8 5 15 1.7 2.82 13.39
KMS08-L2 8 5 15 2.39 3.76 10.95
KMS08-L3 8 5 15 2.74 4.7 7.65
KMS08-L4 8 5 15 3.56 5.64 7.21
KMS08-L5 8 5 15 4.01 6.58 5.84
KMS08-L6 8 5 15 4.57 7.52 5.08
KMS08-L7 8 5 15 5.26 8.46 4.69
KMS08-L8 8 5 15 6.35 10.34 3.76
KMS08-L9 8 5 15 7.37 12.22 3.09
KMS08-M1 8 5 30 1.78 2.82 28.85
KMS08-M2 8 5 30 2.54 3.76 24.59
KMS08-M3 8 5 30 3.05 4.7 18.18
KMS08-M4 8 5 30 3.81 5.64 16.39
KMS08-M5 8 5 30 4.32 6.58 13.27
KMS08-M6 8 5 30 4.95 7.52 11.67
KMS08-M7 8 5 30 5.59 8.46 10.45
KMS08-M8 8 5 30 6.86 10.34 8.62
KMS08-M9 8 5 30 7.87 12.22 6.9
KMS10-L1 10 7 18 1.91 3.96 8.78
KMS10-L2 10 7 18 2.54 5.28 6.57
KMS10-L3 10 7 18 3.15 6.6 5.22
KMS10-L4 10 7 18 3.78 7.92 4.35
KMS10-L5 10 7 18 4.42 9.25 3.73
KMS10-L6 10 7 18 5.05 10.57 3.26
KMS10-L7 10 7 18 5.69 11.89 2.9
KMS10-L8 10 7 18 6.32 13.21 2.61
KMS10-L9 10 7 18 6.96 14.53 2.38
KMS10-M1 10 7 35 2.03 3.96 18.13
KMS10-M2 10 7 35 2.79 5.28 14.06
KMS10-M3 10 7 35 3.56 6.6 11.51
KMS10-M4 10 7 35 4.32 7.92 9.72
KMS10-M5 10 7 35 5.08 9.25 8.39
KMS10-M6 10 7 35 5.84 10.57 7.4
KMS10-M7 10 7 35 6.6 11.89 6.62
KMS10-M8 10 7 35 7.37 13.21 5.99
KMS10-M9 10 7 35 8.13 14.53 5.47
KMS12-L1 12 9 20 1.47 4.34 6.97
KMS12-L2 12 9 20 1.98 5.79 5.25
KMS12-L3 12 9 20 2.46 7.24 4.18
KMS12-L4 12 9 20 2.95 8.69 3.48
KMS12-L5 12 9 20 3.45 10.13 2.99
KMS12-L6 12 9 20 3.94 11.58 2.62
KMS12-L7 12 9 20 4.45 13.03 2.33
KMS12-L8 12 9 20 4.93 14.48 2.09
KMS12-L9 12 9 20 5.44 15.93 1.91
KMS12-M1 12 8.5 40 2.36 4.34 20.2
KMS12-M2 12 8.5 40 3.18 5.79 15.33
KMS12-M3 12 8.5 40 3.96 7.24 12.2
KMS12-M4 12 8.5 40 4.75 8.69 10.15
KMS12-M5 12 8.5 40 5.54 10.13 8.71
KMS12-M6 12 8.5 40 6.32 11.58 7.6
KMS12-M7 12 8.5 40 7.11 13.03 6.76
KMS12-M8 12 8.5 40 7.92 14.48 6.1
KMS12-M9 12 8.5 40 8.71 15.93 5.54
KMS12-H1 12 8.5 60 1.98 4.34 25.42
KMS12-H2 12 8.5 60 2.64 5.79 19.05
KMS12-H3 12 8.5 60 3.3 7.24 15.23
KMS12-H4 12 8.5 60 3.99 8.69 12.77
KMS12-H5 12 8.5 60 4.65 10.13 10.95
KMS12-H6 12 8.5 60 5.31 11.58 9.57
KMS12-H7 12 8.5 60 5.97 13.03 8.5
KMS12-H8 12 8.5 60 6.63 14.48 7.64
KMS12-H9 12 8.5 60 7.29 15.93 6.94
KMS14-L1 14 10 22 2.18 4.95 7.94
KMS14-L2 14 10 22 2.95 6.6 6.03
KMS14-L3 14 10 22 3.71 8.26 4.84
KMS14-L4 14 10 22 4.52 9.91 4.08
KMS14-L5 14 10 22 5.33 11.56 3.53
KMS14-L6 14 10 22 6.17 13.21 3.13
KMS14-L7 14 10 22 7.01 14.86 2.8
KMS14-L8 14 10 22 7.85 16.51 2.54
KMS14-L9 14 10 22 8.71 18.16 2.33
KMS14-M1 14 10 50 2.18 4.95 18.05
KMS14-M2 14 10 50 2.95 6.6 13.7
KMS14-M3 14 10 50 3.71 8.26 10.99
KMS14-M4 14 10 50 4.52 9.91 9.28
KMS14-M5 14 10 50 5.33 11.56 8.03
KMS14-M6 14 10 50 6.17 13.21 7.1
KMS14-M7 14 10 50 7.01 14.86 6.37
KMS14-M8 14 10 50 7.85 16.51 5.77
KMS14-M9 14 10 50 8.71 18.16 5.29
KMS14-H1 14 9 80 3.15 4.95 44.44
KMS14-H2 14 9 80 4.19 6.6 33.2
KMS14-H3 14 9 80 5.26 8.26 26.67
KMS14-H4 14 9 80 6.3 9.91 22.16
KMS14-H5 14 9 80 7.34 11.56 18.96
KMS14-H6 14 9 80 8.41 13.21 16.67
KMS14-H7 14 9 80 9.45 14.86 14.79
KMS14-H8 14 9 80 10.49 16.51 13.29
KMS14-H9 14 9 80 11.56 18.16 12.12
KMS15-L1 15 11 25 2.57 5.18 9.58
KMS15-L2 15 11 25 3.43 6.91 7.18
KMS15-L3 15 11 25 4.27 8.64 5.72
KMS15-L4 15 11 25 5.13 10.36 4.78
KMS15-L5 15 11 25 5.99 12.09 4.1
KMS15-L6 15 11 25 6.83 13.82 3.58
KMS15-L7 15 11 25 7.7 15.54 3.19
KMS15-L8 15 11 25 8.53 17.27 2.86
KMS15-L9 15 11 25 9.4 19 2.6
KMS15-M1 15 10 50 3.43 5.18 28.57
KMS15-M2 15 10 50 4.57 6.91 21.37
KMS15-M3 15 10 50 5.72 8.64 17.12
KMS15-M4 15 10 50 6.86 10.36 14.29
KMS15-M5 15 10 50 8 12.09 12.22
KMS15-M6 15 10 50 9.14 13.82 10.68
KMS15-M7 15 10 50 10.29 15.54 9.52
KMS15-M8 15 10 50 11.43 17.27 8.56
KMS15-M9 15 10 50 12.57 19 7.78
KMS15-H1 15 10 80 3.2 5.18 40.4
KMS15-H2 15 10 80 4.19 6.91 29.41
KMS15-H3 15 10 80 5.23 8.64 23.46
KMS15-H4 15 10 80 6.27 10.36 19.56
KMS15-H5 15 10 80 7.32 12.09 16.77
KMS15-H6 15 10 80 8.36 13.82 14.65
KMS15-H7 15 10 80 9.4 15.54 13.03
KMS15-H8 15 10 80 10.46 17.27 11.75
KMS15-H9 15 10 80 11.51 19 10.68
KMS16-L1 16 11 25 2.11 5.41 7.58
KMS16-L2 16 11 25 2.79 7.21 5.66
KMS16-L3 16 11 25 3.51 9.02 4.54
KMS16-L4 16 11 25 4.19 10.82 3.77
KMS16-L5 16 11 25 4.9 12.62 3.24
KMS16-L6 16 11 25 6.3 16.23 2.52
KMS16-L7 16 11 25 7.7 19.84 2.06
KMS16-L8 16 11 25 9.09 23.44 1.74
KMS16-M1 16 11 55 3.63 5.41 30.9
KMS16-M2 16 11 55 4.83 7.21 23.11
KMS16-M3 16 11 55 6.05 9.02 18.52
KMS16-M4 16 11 55 7.24 10.82 15.36
KMS16-M5 16 11 55 8.46 12.62 13.22
KMS16-M6 16 11 55 10.87 16.23 10.26
KMS16-M7 16 11 55 13.28 19.84 8.38
KMS16-M8 16 11 55 15.7 23.44 7.11
KMS16-H1 16 11 90 3.3 5.41 42.65
KMS16-H2 16 11 90 4.57 7.21 34.09
KMS16-H3 16 11 90 5.59 9.02 26.24
KMS16-H4 16 11 90 6.86 10.82 22.73
KMS16-H5 16 11 90 7.87 12.62 18.95
KMS16-H6 16 11 90 10.16 16.23 14.83
KMS16-H7 16 11 90 12.45 19.84 12.18
KMS16-H8 16 11 90 14.73 23.44 10.33
KMS18-L1 18 13 30 3.63 5.72 14.35
KMS18-L2 18 13 30 4.75 7.62 10.45
KMS18-L3 18 13 30 5.94 9.53 8.36
KMS18-L4 18 13 30 7.14 11.43 6.99
KMS18-L5 18 13 30 8.31 13.34 5.96
KMS18-L6 18 13 30 10.69 17.15 4.64
KMS18-L7 18 13 30 14.25 22.86 3.48
KMS18-M1 18 13 55 3.68 5.72 26.96
KMS18-M2 18 13 55 4.98 7.62 20.83
KMS18-M3 18 13 55 6.22 9.53 16.62
KMS18-M4 18 13 55 7.47 11.43 13.89
KMS18-M5 18 13 55 8.74 13.34 11.96
KMS18-M6 18 13 55 11.23 17.15 9.29
KMS18-M7 18 13 55 14.96 22.86 6.96
KMS18-H1 18 13 90 3.84 5.72 47.87
KMS18-H2 18 13 90 5.13 7.62 36.14
KMS18-H3 18 13 90 6.4 9.53 28.75
KMS18-H4 18 13 90 7.7 11.43 24.13
KMS18-H5 18 13 90 8.97 13.34 20.59
KMS18-H6 18 13 90 11.53 17.15 16.01
KMS18-H7 18 13 90 15.37 22.86 12.02
KMS20-L1 20 15 35 2.72 6.32 9.72
KMS20-L2 20 15 35 3.61 8.43 7.26
KMS20-L3 20 15 35 4.52 10.54 5.81
KMS20-L4 20 15 35 5.41 12.65 4.83
KMS20-L5 20 15 35 6.32 14.76 4.15
KMS20-L6 20 15 35 8.13 18.97 3.23
KMS20-L7 20 15 35 10.82 25.3 2.42
KMS20-M1 20 14 70 3.05 6.32 21.41
KMS20-M2 20 14 70 4.06 8.43 16.02
KMS20-M3 20 14 70 5.08 10.54 12.82
KMS20-M4 20 14 70 6.27 12.65 10.97
KMS20-M5 20 14 70 7.32 14.76 9.41
KMS20-M6 20 14 70 9.17 18.97 7.14
KMS20-M7 20 14 70 12.22 25.3 5.35
KMS20-H1 20 14 100 4.24 6.32 48.08
KMS20-H2 20 14 100 5.66 8.43 36.1
KMS20-H3 20 14 100 7.06 10.54 28.74
KMS20-H4 20 14 100 8.48 12.65 23.98
KMS20-H5 20 14 100 9.91 14.76 20.62
KMS20-H6 20 14 100 12.73 18.97 16.03
KMS20-H7 20 14 100 16.97 25.3 12
KMS25-L1 25 19 50 2.06 6.63 10.94
KMS25-L2 25 19 50 2.74 8.84 8.2
KMS25-L3 25 19 50 3.43 11.05 6.56
KMS25-L4 25 19 50 4.11 13.26 5.46
KMS25-L5 25 19 50 4.8 15.47 4.69
KMS25-L6 25 19 50 6.2 19.89 3.65
KMS25-L7 25 19 50 8.26 26.52 2.74
KMS25-M1 25 19 80 2.95 6.63 21.74
KMS25-M2 25 19 80 3.94 8.84 16.33
KMS25-M3 25 19 80 4.9 11.05 13.01
KMS25-M4 25 19 80 5.89 13.26 10.85
Tekniska parametrar2



Artikel nr. Fungerar i
Borrdiameter (mm)		 Rensar axel
Diameter(mm)		 Belastning(N) Arbetshöjd(mm) Fri höjd (mm) Fjäderhastighet(N/mm)
KMS25-M5 25 19 80 6.88 15.47 9.31
KMS25-M6 25 19 80 8.84 19.89 7.24
KMS25-M7 25 19 80 11.79 26.52 5.43
KMS25-H1 25 19 110 4.04 6.63 42.47
KMS25-H2 25 19 110 5.38 8.84 31.79
KMS25-H3 25 19 110 6.73 11.05 25.46
KMS25-H4 25 19 110 8.08 13.26 21.24
KMS25-H5 25 19 110 9.4 15.47 18.12
KMS25-H6 25 19 110 12.12 19.89 14.16
KMS25-H7 25 19 110 16.15 26.52 10.61
KMS28-L1 28 22 50 3.76 7.24 14.37
KMS28-L2 28 22 50 5 9.65 10.75
KMS28-L3 28 22 50 6.27 12.07 8.62
KMS28-L4 28 22 50 7.52 14.48 7.18
KMS28-L5 28 22 50 8.79 16.89 6.17
KMS28-L6 28 22 50 10.03 19.3 5.39
KMS28-L7 28 22 50 11.28 21.72 4.79
KMS28-L8 28 22 50 13.79 26.54 3.92
KMS28-L9 28 22 50 16.31 31.37 3.32
KMS28-M1 28 22 80 4.39 7.24 28.07
KMS28-M2 28 22 80 5.84 9.65 21
KMS28-M3 28 22 80 7.32 12.07 16.84
KMS28-M4 28 22 80 8.79 14.48 14.06
KMS28-M5 28 22 80 10.24 16.89 12.03
KMS28-M6 28 22 80 11.71 19.3 10.54
KMS28-M7 28 22 80 13.18 21.72 9.37
KMS28-M8 28 22 80 16.1 26.54 7.66
KMS28-M9 28 22 80 19.02 31.37 6.48
KMS28-H1 28 22 130 4.57 7.24 48.69
KMS28-H2 28 22 130 6.07 9.65 36.31
KMS28-H3 28 22 130 7.59 12.07 29.02
KMS28-H4 28 22 130 9.12 14.48 24.25
KMS28-H5 28 22 130 10.64 16.89 20.8
KMS28-H6 28 22 130 12.17 19.3 18.23
KMS28-H7 28 22 130 13.69 21.72 16.19
KMS28-H8 28 22 130 16.71 26.54 13.22
KMS28-H9 28 22 130 19.76 31.37 11.2
KMS30-L1 30 24 50 3.18 7.62 11.26
KMS30-L2 30 24 50 4.22 10.16 8.42
KMS30-L3 30 24 50 5.28 12.7 6.74
KMS30-L4 30 24 50 6.32 15.24 5.61
KMS30-L5 30 24 50 7.39 17.78 4.81
KMS30-L6 30 24 50 8.43 20.32 4.21
KMS30-L7 30 24 50 9.5 22.86 3.74
KMS30-L8 30 24 50 11.61 27.94 3.06
KMS30-L9 30 24 50 13.72 33.02 2.59
KMS30-M1 30 24 90 3.51 7.62 21.9
KMS30-M2 30 24 90 4.7 10.16 16.48
KMS30-M3 30 24 90 5.87 12.7 13.18
KMS30-M4 30 24 90 7.04 15.24 10.98
KMS30-M5 30 24 90 8.2 17.78 9.39
KMS30-M6 30 24 90 9.37 20.32 8.22
KMS30-M7 30 24 90 10.54 22.86 7.31
KMS30-M8 30 24 90 12.9 27.94 5.98
KMS30-M9 30 24 90 15.24 33.02 5.06
KMS30-H1 30 24 130 4.19 7.62 37.9
KMS30-H2 30 24 130 5.59 10.16 28.45
KMS30-H3 30 24 130 6.99 12.7 22.77
KMS30-H4 30 24 130 8.38 15.24 18.95
KMS30-H5 30 24 130 9.78 17.78 16.25
KMS30-H6 30 24 130 11.18 20.32 14.22
KMS30-H7 30 24 130 12.57 22.86 12.63
KMS30-H8 30 24 130 15.37 27.94 10.34
KMS30-H9 30 24 130 18.16 33.02 8.75
KMS35-L1 35 27 70 3.94 8.38 15.77
KMS35-L2 35 27 70 5.23 11.18 11.76
KMS35-L3 35 27 70 6.55 13.97 9.43
KMS35-L4 35 27 70 7.87 16.76 7.87
KMS35-L5 35 27 70 9.17 19.56 6.74
KMS35-L6 35 27 70 10.49 22.35 5.9
KMS35-L7 35 27 70 11.81 25.15 5.25
KMS35-L8 35 27 70 14.43 30.73 4.29
KMS35-L9 35 27 70 17.04 36.32 3.63
KMS35-M1 35 27 110 4.14 8.38 25.94
KMS35-M2 35 27 110 5.51 11.18 19.4
KMS35-M3 35 27 110 6.88 13.97 15.51
KMS35-M4 35 27 110 8.26 16.76 12.94
KMS35-M5 35 27 110 9.63 19.56 11.08
KMS35-M6 35 27 110 11.02 22.35 9.71
KMS35-M7 35 27 110 12.4 25.15 8.63
KMS35-M8 35 27 110 15.14 30.73 7.06
KMS35-M9 35 27 110 17.91 36.32 5.98
KMS35-H1 35 27 160 4.04 8.38 36.87
KMS35-H2 35 27 160 5.38 11.18 27.59
KMS35-H3 35 27 160 6.73 13.97 22.1
KMS35-H4 35 27 160 8.08 16.76 18.43
KMS35-H5 35 27 160 9.42 19.56 15.78
KMS35-H6 35 27 160 10.77 22.35 13.82
KMS35-H7 35 27 160 12.12 25.15 12.28
KMS35-H8 35 27 160 14.81 30.73 10.05
KMS35-H9 35 27 160 17.5 36.32 8.5
KMS40-L1 40 30 100 2.9 9.14 16.03
KMS40-L2 40 30 100 3.86 12.19 12
KMS40-L3 40 30 100 4.8 15.24 9.58
KMS40-L4 40 30 100 5.77 18.29 7.99
KMS40-L5 40 30 100 6.73 21.34 6.84
KMS40-L6 40 30 100 7.7 24.38 6
KMS40-L7 40 30 100 8.66 27.43 5.33
KMS40-L8 40 30 100 10.59 33.53 4.36
KMS40-L9 40 30 100 12.52 39.62 3.69
KMS40-M1 40 30 150 5.44 9.14 40.54
KMS40-M2 40 30 150 7.24 12.19 30.3
KMS40-M3 40 30 150 9.04 15.24 24.19
KMS40-M4 40 30 150 10.85 18.29 20.16
KMS40-M5 40 30 150 12.65 21.34 17.26
KMS40-M6 40 30 150 14.48 24.38 15.15
KMS40-M7 40 30 150 16.28 27.43 13.45
KMS40-M8 40 30 150 19.89 33.53 11
KMS40-M9 40 30 150 23.5 39.62 9.31
KMS40-H1 40 30 300 5.66 9.14 86.21
KMS40-H2 40 30 300 7.54 12.19 64.52
KMS40-H3 40 30 300 9.42 15.24 51.55
KMS40-H4 40 30 300 11.33 18.29 43.1
KMS40-H5 40 30 300 13.21 21.34 36.9
KMS40-H6 40 30 300 15.09 24.38 32.29
KMS40-H7 40 30 300 16.97 27.43 28.68
KMS40-H8 40 30 300 20.75 33.53 23.47
KMS40-H9 40 30 300 24.54 39.62 19.89
KMS45-L1 45 35 110 3.38 9.91 16.85
KMS45-L2 45 35 110 4.52 13.21 12.66
KMS45-L3 45 35 110 5.64 16.51 10.12
KMS45-L4 45 35 110 6.76 19.81 8.43
KMS45-L5 45 35 110 7.9 23.11 7.23
KMS45-L6 45 35 110 9.02 26.42 6.32
KMS45-L7 45 35 110 10.16 29.72 5.62
KMS45-L8 45 35 110 12.4 36.32 4.6
KMS45-L9 45 35 110 14.66 42.93 3.89
KMS45-M1 45 35 225 5.33 9.91 49.13
KMS45-M2 45 35 225 6.99 13.21 36.17
KMS45-M3 45 35 225 9.14 16.51 30.53
KMS45-M4 45 35 225 10.8 19.81 24.97
KMS45-M5 45 35 225 12.7 23.11 21.61
KMS45-M6 45 35 225 14.48 26.42 18.84
KMS45-M7 45 35 225 16.26 29.72 16.72
KMS45-M8 45 35 225 19.81 36.32 13.63
KMS45-M9 45 35 225 23.37 42.93 11.5
KMS45-H1 45 35 400 6.43 9.91 114.94
KMS45-H2 45 35 400 8.38 13.21 82.82
KMS45-H3 45 35 400 11.2 16.51 75.33
KMS45-H4 45 35 400 12.95 19.81 58.31
KMS45-H5 45 35 400 15.37 23.11 51.68
KMS45-H6 45 35 400 17.27 26.42 43.72
KMS45-H7 45 35 400 19.68 29.72 39.88
KMS45-H8 45 35 400 24.26 36.32 33.17
KMS45-H9 45 35 400 28.45 42.93 27.62
KMS50-L1 50 40 110 4.83 10.29 20.15
KMS50-L2 50 40 110 6.1 13.72 14.44
KMS50-L3 50 40 110 7.87 17.15 11.85
KMS50-L4 50 40 110 9.4 20.57 9.85
KMS50-L5 50 40 110 11.3 24 8.66
KMS50-L6 50 40 110 12.7 27.43 7.47
KMS50-L7 50 40 110 14.99 30.86 6.93
KMS50-L8 50 40 110 18.16 37.72 5.62
KMS50-L9 50 40 110 21.34 44.58 4.73
KMS50-L10 50 40 110 24.64 51.44 4.1
KMS50-M1 50 40 225 4.62 10.29 39.68
KMS50-M2 50 40 225 6.35 13.72 30.53
KMS50-M3 50 40 225 7.49 17.15 23.29
KMS50-M4 50 40 225 8.89 20.57 19.26
KMS50-M5 50 40 225 10.54 24 16.72
KMS50-M6 50 40 225 11.89 27.43 14.48
KMS50-M7 50 40 225 13.59 30.86 13.03
KMS50-M8 50 40 225 16.71 37.72 10.71
KMS50-M9 50 40 225 19.61 44.58 9.01
KMS50-M10 50 40 225 22.48 51.44 7.77
KMS50-H1 50 40 400 5.92 10.29 91.53
KMS50-H2 50 40 400 7.8 13.72 67.57
KMS50-H3 50 40 400 10.16 17.15 57.22
KMS50-H4 50 40 400 11.79 20.57 45.56
KMS50-H5 50 40 400 14.15 24 40.61
KMS50-H6 50 40 400 15.62 27.43 33.87
KMS50-H7 50 40 400 17.91 30.86 30.89
KMS50-H8 50 40 400 21.54 37.72 24.72
KMS50-H9 50 40 400 25.65 44.58 21.13
KMS50-H10 50 40 400 29.21 51.44 17.99
KMS55-L1 55 45 125 5.59 11.05 22.89
KMS55-L2 55 45 125 7.72 14.73 17.83
KMS55-L3 55 45 125 9.68 18.41 14.3
KMS55-L4 55 45 125 11.48 22.1 11.77
KMS55-L5 55 45 125 13.92 25.78 10.54
KMS55-L6 55 45 125 15.52 29.46 8.97
KMS55-L7 55 45 125 18.41 33.15 8.49
KMS55-L8 55 45 125 21.67 40.51 6.63
KMS55-L9 55 45 125 25.65 47.88 5.62
KMS55-L10 55 45 125 29.77 55.25 4.91
KMS55-M1 55 45 250 3.1 11.05 31.45
KMS55-M2 55 45 250 4.11 14.73 23.54
KMS55-M3 55 45 250 5.16 18.41 18.85
KMS55-M4 55 45 250 6.2 22.1 15.72
KMS55-M5 55 45 250 7.21 25.78 13.46
KMS55-M6 55 45 250 8.26 29.46 11.79
KMS55-M7 55 45 250 9.27 33.15 10.47
KMS55-M8 55 45 250 11.33 40.51 8.57
KMS55-M9 55 45 250 13.41 47.88 7.25
KMS55-M10 55 45 250 15.47 55.25 6.28
KMS55-H1 55 45 400 5.31 11.05 69.69
KMS55-H2 55 45 400 7.24 14.73 53.4
KMS55-H3 55 45 400 9.09 18.41 42.87
KMS55-H4 55 45 400 10.64 22.1 34.9
KMS55-H5 55 45 400 12.24 25.78 29.54
KMS55-H6 55 45 400 14.1 29.46 26.04
KMS55-H7 55 45 400 15.82 33.15 23.08
KMS55-H8 55 45 400 19.3 40.51 18.86
KMS55-H9 55 45 400 23.11 47.88 16.15
KMS55-H10 55 45 400 26.54 55.25 13.93
KMS60-L1 60 50 135 5.59 11.43 23.12
KMS60-L2 60 50 135 7.47 15.24 17.37
KMS60-L3 60 50 135 9.32 19.05 13.87
KMS60-L4 60 50 135 11.2 22.86 11.58
KMS60-L5 60 50 135 13.06 26.67 9.92
KMS60-L6 60 50 135 14.94 30.48 8.69
KMS60-L7 60 50 135 16.79 34.29 7.71
KMS60-L8 60 50 135 20.52 41.91 6.31
KMS60-L9 60 50 135 24.26 49.53 5.34
KMS60-L10 60 50 135 27.99 57.15 4.63
KMS60-M1 60 50 275 6.65 11.43 57.53
KMS60-M2 60 50 275 8.86 15.24 43.1
KMS60-M3 60 50 275 11.07 19.05 34.46
KMS60-M4 60 50 275 13.28 22.86 28.71
KMS60-M5 60 50 275 15.49 26.67 24.6
KMS60-M6 60 50 275 17.7 30.48 21.52
KMS60-M7 60 50 275 19.94 34.29 19.16
KMS60-M8 60 50 275 24.36 41.91 15.67
KMS60-M9 60 50 275 28.78 49.53 13.25
KMS60-M10 60 50 275 33.22 57.15 11.49
KMS60-H1 60 50 450 7.75 11.43 122.28
KMS60-H2 60 50 450 10.31 15.24 91.28
KMS60-H3 60 50 450 12.9 19.05 73.17
KMS60-H4 60 50 450 15.47 22.86 60.89
KMS60-H5 60 50 450 18.06 26.67 52.26
KMS60-H6 60 50 450 20.62 30.48 45.64
KMS60-H7 60 50 450 23.22 34.29 40.65
KMS60-H8 60 50 450 28.37 41.91 33.23
KMS60-H9 60 50 450 33.53 49.53 28.13
KMS60-H10 60 50 450 38.68 57.15 24.36
