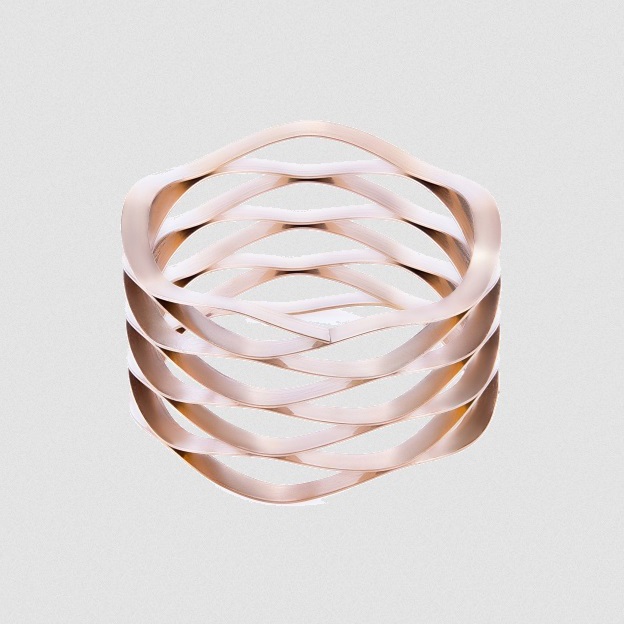

Flervarviga vågfjädrar utan shimsändarär avancerade fjäderkomponenter som är utformade för kompakt installation och viktkänsliga miljöer. Med en vågstruktur i flera lager från topp till dal utan stödspiraler i vardera änden maximerar dessa fjädrar elasticitet och stöd i begränsade utrymmen. Det effektiva antalet spolar är lika med det totala antalet spolar, eftersom övre och nedre lager har direktkontakt vid toppar och dalar, vilket skapar en mer kompakt och effektiv fjäder.

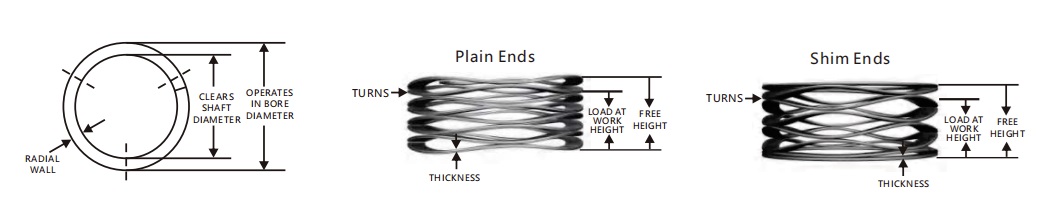

multi-turn wave springs without shim ends

Multi-turn vågfjädrar utan shims-ändar

Viktiga egenskaper och fördelar

  • Shimlös design:Avsaknaden av stödspiraler i ändarna ger en mer kompakt och lätt fjäder, vilket minskar den strukturella komplexiteten.
  • Struktur med flera spolar:Flera vågskikt ger ökad elasticitet och deformation och anpassar sig till ett brett spektrum av driftsförhållanden.
  • Maximal spoleffektivitet:Övre och undre lager kommer i kontakt med varandra vid toppar och dalar, vilket resulterar i fullt utnyttjande av fjäderns slingor för bättre stöd och elastisk kraft.
  • Val av material:Tillverkad av höghållfast stål eller legerade material, vilket säkerställer tillförlitlighet och hållbarhet under höga belastningar och cyklisk stress.
  • Dämpning av vibrationer och stötar:Utmärkt prestanda för cyklisk belastning och vibrationsdämpning, perfekt för dynamiska mekaniska miljöer.

Användningsområden

  • Flyg- och rymdsystem som kräver kompakta fjädrar med låg vikt
  • Precisionsmaskiner med begränsat installationsutrymme
  • Hydrauliska tätningar och avancerade elmotorer
  • Fordon och allmän mekanisk utrustning som kräver stöt- och vibrationsdämpning

Multi-Turn Wave Springs utan Shim-ändar är den optimala lösningen för viktbegränsade, kompakta utrymmen inom flyg- och rymdindustrin, precisionsteknik och andra krävande industrier. Deras innovativa design och högpresterande material säkerställer tillförlitlig och långvarig elasticitet och stöd.

Tekniska parametrar1
Artikel nr. Fungerar i
Borrdiameter (mm)		 Rensar axel
Diameter(mm)		 Belastning(N) Arbetshöjd(mm) Fri höjd (mm) Fjäderhastighet(N/mm)
K018-L3 4.78 3.18 4.45 1.45 3.18 2.57
K018-L4 4.78 3.18 4.45 1.73 3.81 2.14
K018-L5 4.78 3.18 4.45 2.01 4.45 1.82
K018-L6 4.78 3.18 4.45 2.29 5.08 1.59
K018-L7 4.78 3.18 4.45 2.57 5.74 1.4
K018-L8 4.78 3.18 4.45 3.12 7.01 1.14
K018-L9 4.78 3.18 4.45 3.68 8.28 0.96
K018-M1 4.78 3.18 9.78 1.19 2.26 15
K018-M2 4.78 3.18 9.78 1.6 3.02 6.88
K018-M3 4.78 3.18 9.78 2.01 3.78 5.5
K018-M4 4.78 3.18 9.78 2.41 4.55 4.59
K018-M5 4.78 3.18 9.78 2.82 5.31 3.92
K018-M6 4.78 3.18 9.78 3.23 6.07 3.43
K018-M7 4.78 3.18 9.78 3.63 6.81 3.08
K018-M8 4.78 3.18 9.78 4.42 8.33 2.5
K018-M9 4.78 3.18 9.78 5.16 9.86 2.5
K021-L1 5.56 3.56 6.67 1.02 2.01 6.74
K021-L2 5.56 3.56 6.67 1.35 2.67 5.04
K021-L3 5.56 3.56 6.67 1.68 3.33 4.04
K021-L4 5.56 3.56 6.67 2.03 3.99 3.41
K021-L5 5.56 3.56 6.67 2.34 4.65 2.89
K021-L6 5.56 3.56 6.67 2.69 5.31 2.56
K021-L7 5.56 3.56 6.67 3.05 5.99 2.26
K021-L8 5.56 3.56 6.67 3.71 7.32 1.86
K021-L9 5.56 3.56 6.67 4.34 8.64 1.56
K021-M1 5.56 3.56 20 1.3 2.03 27.16
K021-M2 5.56 3.56 20 1.73 2.72 20.2
K021-M3 5.56 3.56 20 2.16 3.38 16.42
K021-M4 5.56 3.56 20 2.57 4.06 13.35
K021-M5 5.56 3.56 20 3 4.75 11.41
K021-M6 5.56 3.56 20 3.43 5.44 9.98
K021-M7 5.56 3.56 20 3.86 6.1 8.94
K021-M8 5.56 3.56 20 4.75 7.47 7.37
K021-M9 5.56 3.56 20 5.51 8.81 6.06
K025-L1 6.35 3.81 8.89 0.84 1.91 8.4
K025-L2 6.35 3.81 8.89 1.27 2.54 7
K025-L3 6.35 3.81 8.89 1.52 3.18 5.425
K025-L4 6.35 3.81 8.89 1.91 3.81 4.725
K025-L5 6.35 3.81 8.89 2.16 4.45 3.85
K025-L6 6.35 3.81 8.89 2.41 5.08 3.325
K025-L7 6.35 3.81 8.89 3.05 5.72 3.325
K025-L8 6.35 3.81 8.89 3.56 6.99 2.625
K025-L9 6.35 3.81 8.89 4.32 8.26 2.275
K025-M1 6.35 3.81 22.23 0.94 1.91 23.1
K025-M2 6.35 3.81 22.23 1.22 2.54 16.8
K025-M3 6.35 3.81 22.23 1.65 3.18 14.525
K025-M4 6.35 3.81 22.23 1.91 3.81 11.725
K025-M5 6.35 3.81 22.23 2.29 4.45 10.325
K025-M6 6.35 3.81 22.23 2.54 5.08 8.75
K025-M7 6.35 3.81 22.23 3.05 5.72 8.4
K025-M8 6.35 3.81 22.23 3.76 6.99 6.825
K025-M9 6.35 3.81 22.23 4.45 8.26 5.775
K031-L1 7.92 5.08 13.34 1.78 2.9 11.9
K031-L2 7.92 5.08 13.34 2.44 3.86 9.45
K031-L3 7.92 5.08 13.34 3 4.83 7.35
K031-L4 7.92 5.08 13.34 3.68 5.79 6.3
K031-L5 7.92 5.08 13.34 4.19 6.76 5.25
K031-L6 7.92 5.08 13.34 4.95 7.72 4.9
K031-L7 7.92 5.08 13.34 5.46 8.69 4.2
K031-L8 7.92 5.08 13.34 6.65 10.62 3.325
K031-L9 7.92 5.08 13.34 7.85 12.55 2.8
K031-M1 7.92 5.08 26.67 1.83 2.9 25.025
K031-M2 7.92 5.08 26.67 2.44 3.86 18.725
K031-M3 7.92 5.08 26.67 3.12 4.83 15.75
K031-M4 7.92 5.08 26.67 3.66 5.79 12.425
K031-M5 7.92 5.08 26.67 4.47 6.76 11.725
K031-M6 7.92 5.08 26.67 5 7.72 9.8
K031-M7 7.92 5.08 26.67 5.77 8.69 9.1
K031-M8 7.92 5.08 26.67 7.06 10.62 7.525
K031-M9 7.92 5.08 26.67 8.53 12.55 6.65
K037-L1 9.53 6.35 17.78 1.57 3.81 7.875
K037-L2 9.53 6.35 17.78 2.49 5.08 6.825
K037-L3 9.53 6.35 17.78 2.74 6.35 4.9
K037-L4 9.53 6.35 17.78 3.43 7.62 4.2
K037-L5 9.53 6.35 17.78 3.81 8.89 3.5
K037-L6 9.53 6.35 17.78 4.67 10.16 3.325
K037-L7 9.53 6.35 17.78 4.95 11.43 2.8
K037-L8 9.53 6.35 17.78 5.79 12.7 2.625
K037-L9 9.53 6.35 17.78 6.1 13.97 2.275
K037-M1 9.53 6.35 31.12 2.06 3.81 17.675
K037-M2 9.53 6.35 31.12 3.02 5.08 15.05
K037-M3 9.53 6.35 31.12 3.68 6.35 11.725
K037-M4 9.53 6.35 31.12 4.57 7.62 10.15
K037-M5 9.53 6.35 31.12 5.13 8.89 8.225
K037-M6 9.53 6.35 31.12 6.1 10.16 7.7
K037-M7 9.53 6.35 31.12 6.65 11.43 6.475
K037-M8 9.53 6.35 31.12 7.57 12.7 6.125
K037-M9 9.53 6.35 31.12 8.31 13.97 5.425
K043-L1 11.1 7.14 17.78 1.6 4.19 6.825
K043-L2 11.1 7.14 17.78 2.36 5.59 5.425
K043-L3 11.1 7.14 17.78 2.77 6.99 4.2
K043-L4 11.1 7.14 17.78 3.63 8.38 3.675
K043-L5 11.1 7.14 17.78 4.06 9.78 3.15
K043-L6 11.1 7.14 17.78 4.95 11.18 2.8
K043-L7 11.1 7.14 17.78 5.33 12.57 2.45
K043-L8 11.1 7.14 17.78 6.1 13.97 2.275
K043-L9 11.1 7.14 17.78 6.6 15.37 2.1
K043-M1 11.1 7.14 35.56 2.08 4.19 16.8
K043-M2 11.1 7.14 35.56 2.92 5.59 13.3
K043-M3 11.1 7.14 35.56 3.61 6.99 10.5
K043-M4 11.1 7.14 35.56 4.55 8.38 9.275
K043-M5 11.1 7.14 35.56 5.03 9.78 7.525
K043-M6 11.1 7.14 35.56 5.87 11.18 6.65
K043-M7 11.1 7.14 35.56 6.48 12.57 5.775
K043-M8 11.1 7.14 35.56 7.37 13.97 5.425
K043-M9 11.1 7.14 35.56 8.1 15.37 4.9
K050-L1 12.7 7.92 22.23 1.57 4.57 7.35
K050-L2 12.7 7.92 22.23 2.29 6.1 5.775
K050-L3 12.7 7.92 22.23 2.72 7.62 4.55
K050-L4 12.7 7.92 22.23 3.45 9.14 3.85
K050-L5 12.7 7.92 22.23 3.81 10.67 3.325
K050-L6 12.7 7.92 22.23 4.57 12.19 2.975
K050-L7 12.7 7.92 22.23 4.95 13.72 2.45
K050-L8 12.7 7.92 22.23 5.59 15.24 2.275
K050-L9 12.7 7.92 22.23 6.1 16.76 2.1
K050-M1 12.7 7.92 44.45 1.65 4.57 15.225
K050-M2 12.7 7.92 44.45 2.34 6.1 11.9
K050-M3 12.7 7.92 44.45 2.9 7.62 9.45
K050-M4 12.7 7.92 44.45 3.73 9.14 8.225
K050-M5 12.7 7.92 44.45 4.11 10.67 6.825
K050-M6 12.7 7.92 44.45 4.98 12.19 6.125
K050-M7 12.7 7.92 44.45 5.26 13.72 5.25
K050-M8 12.7 7.92 44.45 6.25 15.24 4.9
K050-M9 12.7 7.92 44.45 6.71 16.76 4.375
K050-H1 12.7 7.92 66.68 1.91 4.57 25.025
K050-H2 12.7 7.92 66.68 2.79 6.1 20.125
K050-H3 12.7 7.92 66.68 3.45 7.62 15.925
K050-H4 12.7 7.92 66.68 4.24 9.14 13.65
K050-H5 12.7 7.92 66.68 4.62 10.67 11.025
K050-H6 12.7 7.92 66.68 5.49 12.19 9.975
K050-H7 12.7 7.92 66.68 6.1 13.72 8.75
K050-H8 12.7 7.92 66.68 7.11 15.24 8.225
K050-H9 12.7 7.92 66.68 7.92 16.76 7.525
K056-L1 14.27 9.53 22.23 2.03 4.95 7.525
K056-L2 14.27 9.53 22.23 3.18 6.6 6.475
K056-L3 14.27 9.53 22.23 3.43 8.26 4.55
K056-L4 14.27 9.53 22.23 4.57 9.91 4.2
K056-L5 14.27 9.53 22.23 4.83 11.56 3.325
K056-L6 14.27 9.53 22.23 5.84 13.21 2.975
K056-L7 14.27 9.53 22.23 6.6 14.86 2.625
K056-L8 14.27 9.53 22.23 7.24 16.51 2.45
K056-L9 14.27 9.53 22.23 8 18.16 2.275
K056-M1 14.27 9.53 48.9 2.18 4.95 17.675
K056-M2 14.27 9.53 48.9 3.12 6.6 14
K056-M3 14.27 9.53 48.9 3.68 8.26 10.675
K056-M4 14.27 9.53 48.9 4.75 9.91 9.45
K056-M5 14.27 9.53 48.9 5.31 11.56 7.875
K056-M6 14.27 9.53 48.9 6.43 13.21 7.175
K056-M7 14.27 9.53 48.9 6.93 14.86 6.125
K056-M8 14.27 9.53 48.9 8.08 16.51 5.775
K056-M9 14.27 9.53 48.9 8.71 18.16 5.25
K056-H1 14.27 9.53 80.02 2.36 4.95 30.8
K056-H2 14.27 9.53 80.02 3.45 6.6 25.375
K056-H3 14.27 9.53 80.02 4.19 8.26 19.775
K056-H4 14.27 9.53 80.02 5.38 9.91 17.675
K056-H5 14.27 9.53 80.02 6.22 11.56 15.05
K056-H6 14.27 9.53 80.02 7.16 13.21 13.3
K056-H7 14.27 9.53 80.02 8.2 14.86 12.075
K056-H8 14.27 9.53 80.02 9.14 16.51 10.85
K056-H9 14.27 9.53 80.02 10.36 18.16 10.325
K062-L1 15.88 11.43 24.15 1.7 4.57 8.4
K062-L2 15.88 11.43 25 2 6.1 6.125
K062-L3 15.88 11.43 26.67 2.16 7.62 4.9
K062-L4 15.88 11.43 26.67 2.69 9.14 4.2
K062-L5 15.88 11.43 26.67 3.25 10.67 3.675
K062-L6 15.88 11.43 26.67 4.19 13.72 2.8
K062-L7 15.88 11.43 26.67 5.13 16.76 2.275
K062-L8 15.88 11.43 26.67 6.05 19.81 1.925
K062-M1 15.88 11.43 53.34 2.64 4.57 27.65
K062-M2 15.88 11.43 53.34 3.3 6.1 19.075
K062-M3 15.88 11.43 53.34 4.45 7.62 16.8
K062-M4 15.88 11.43 53.34 5.23 9.14 13.65
K062-M5 15.88 11.43 53.34 6.25 10.67 12.075
K062-M6 15.88 11.43 53.34 8.05 13.72 9.45
K062-M7 15.88 11.43 53.34 9.8 16.76 7.7
K062-M8 15.88 11.43 53.34 11.53 19.81 6.475
K062-H1 15.88 11.43 88.91 2.59 4.57 44.8
K062-H2 15.88 11.43 88.91 3.43 6.1 33.25
K062-H3 15.88 11.43 88.91 4.45 7.62 28
K062-H4 15.88 11.43 88.91 5.21 9.14 22.575
K062-H5 15.88 11.43 88.91 6.22 10.67 19.95
K062-H6 15.88 11.43 88.91 8 13.72 15.575
K062-H7 15.88 11.43 88.91 9.91 16.76 12.95
K062-H8 15.88 11.43 88.91 11.81 19.81 11.025
K075-L1 19.05 13.97 31.12 3.61 6.35 11.375
K075-L2 19.05 13.97 31.12 4.75 8.46 8.4
K075-L3 19.05 13.97 31.12 6.25 10.59 7.175
K075-L4 19.05 13.97 31.12 7.24 12.7 5.775
K075-L5 19.05 13.97 31.12 8.84 14.81 5.25
K075-L6 19.05 13.97 31.12 11.33 19.05 4.025
K075-L7 19.05 13.97 31.12 14.73 25.4 2.975
K075-M1 19.05 13.97 57.79 4.04 6.35 25.025
K075-M2 19.05 13.97 57.79 5.16 8.46 17.5
K075-M3 19.05 13.97 57.79 6.86 10.59 15.4
K075-M4 19.05 13.97 57.79 7.98 12.7 12.25
K075-M5 19.05 13.97 57.79 9.68 14.81 11.2
K075-M6 19.05 13.97 57.79 12.42 19.05 8.75
K075-M7 19.05 13.97 57.79 16.48 25.4 6.475
K075-H1 19.05 13.97 97.8 4.29 6.35 47.6
K075-H2 19.05 13.97 97.8 5.46 8.46 32.55
K075-H3 19.05 13.97 97.8 7.39 10.59 30.625
K075-H4 19.05 13.97 97.8 8.51 12.7 23.275
K075-H5 19.05 13.97 97.8 10.29 14.81 21.7
K075-H6 19.05 13.97 97.8 13.36 19.05 17.15
K075-H7 19.05 13.97 97.8 17.75 25.4 12.775
K087-L1 22.23 15.24 53.34 2.97 6.35 15.75
K087-L2 22.23 15.24 53.34 4.01 8.46 12.075
K087-L3 22.23 15.24 53.34 5.26 10.59 9.975
K087-L4 22.23 15.24 53.34 6.15 12.7 8.225
K087-L5 22.23 15.24 53.34 7.29 14.81 7.175
K087-L6 22.23 15.24 53.34 9.6 19.05 5.6
K087-L7 22.23 15.24 53.34 12.65 25.4 4.2
K087-M1 22.23 15.24 80.02 3.15 6.35 25.9
K087-M2 22.23 15.24 80.02 4.17 8.46 18.9
K087-M3 22.23 15.24 80.02 5.44 10.59 15.575
K087-M4 22.23 15.24 80.02 6.4 12.7 13.3
K087-M5 22.23 15.24 80.02 7.52 14.81 11.55
K087-M6 22.23 15.24 80.02 9.78 19.05 8.75
K087-M7 22.23 15.24 80.02 12.93 25.4 6.65
K087-H1 22.23 15.24 111.13 4.22 6.35 52.15
K087-H2 22.23 15.24 111.13 5.44 8.46 36.75
K087-H3 22.23 15.24 111.13 7.06 10.59 31.5
K087-H4 22.23 15.24 111.13 8.31 12.7 25.375
K087-H5 22.23 15.24 111.13 10.03 14.81 23.275
K087-H6 22.23 15.24 111.13 12.95 19.05 18.2
K087-H7 22.23 15.24 111.13 17.02 25.4 13.65
K100-L1 25.4 18.54 53.34 2.13 6.35 12.6
K100-L2 25.4 18.54 53.34 2.74 8.46 9.275
K100-L3 25.4 18.54 53.34 3.68 10.59 7.7
K100-L4 25.4 18.54 53.34 4.19 12.7 6.3
K100-L5 25.4 18.54 53.34 5.11 14.81 5.425
K100-L6 25.4 18.54 53.34 6.55 19.05 4.2
K100-L7 25.4 18.54 53.34 8.69 25.4 3.15
K100-L8 25.4 18.54 53.34 11.3 31.75 2.625
K100-L9 25.4 18.54 53.34 13.18 38.1 2.1
Tekniska parametrar2



Artikel nr. Fungerar i
Borrdiameter (mm)		 Rensar axel
Diameter(mm)		 Belastning(N) Arbetshöjd(mm) Fri höjd (mm) Fjäderhastighet(N/mm)
K100-L10 25.4 18.54 53.34 16.08 44.45 1.925
K100-L11 25.4 18.54 53.34 18.03 50.8 1.575
K100-M1 25.4 18.54 80.02 2.21 6.35 19.25
K100-M2 25.4 18.54 80.02 2.87 8.46 14.35
K100-M3 25.4 18.54 80.02 3.76 10.59 11.725
K100-M4 25.4 18.54 80.02 4.45 12.7 9.625
K100-M5 25.4 18.54 80.02 5.38 14.81 8.575
K100-M6 25.4 18.54 80.02 7.01 19.05 6.65
K100-M7 25.4 18.54 80.02 9.14 25.4 4.9
K100-M8 25.4 18.54 80.02 11.48 31.75 4.025
K100-M9 25.4 18.54 80.02 13.94 38.1 3.325
K100-M10 25.4 18.54 80.02 16.51 44.45 2.8
K100-M11 25.4 18.54 80.02 18.29 50.8 2.45
K100-H1 25.4 18.54 111.13 3.33 6.35 36.75
K100-H2 25.4 18.54 111.13 4.42 8.46 27.475
K100-H3 25.4 18.54 111.13 5.77 10.59 23.1
K100-H4 25.4 18.54 111.13 6.76 12.7 18.725
K100-H5 25.4 18.54 111.13 8.1 14.81 16.625
K100-H6 25.4 18.54 111.13 10.31 19.05 12.775
K100-H7 25.4 18.54 111.13 13.74 25.4 9.45
K100-H8 25.4 18.54 111.13 17.48 31.75 7.875
K100-H9 25.4 18.54 111.13 20.65 38.1 6.3
K100-H10 25.4 18.54 111.13 24.31 44.45 5.6
K100-H11 25.4 18.54 111.13 27.51 50.8 4.725
K112-L1 28.58 21.59 53.34 3.71 7.62 13.65
K112-L2 28.58 21.59 53.34 4.72 10.16 9.8
K112-L3 28.58 21.59 53.34 6.35 12.7 8.4
K112-L4 28.58 21.59 53.34 7.49 15.24 6.825
K112-L5 28.58 21.59 53.34 8.74 17.78 5.95
K112-L6 28.58 21.59 53.34 9.96 20.32 5.075
K112-L7 28.58 21.59 53.34 12.4 25.4 4.025
K112-L8 28.58 21.59 53.34 16.74 33.02 3.325
K112-L9 28.58 21.59 53.34 20.5 40.64 2.625
K112-L10 28.58 21.59 53.34 25.83 50.8 2.1
K112-M1 28.58 21.59 88.91 4.06 7.62 25.025
K112-M2 28.58 21.59 88.91 5.13 10.16 17.675
K112-M3 28.58 21.59 88.91 6.86 12.7 15.225
K112-M4 28.58 21.59 88.91 8.08 15.24 12.425
K112-M5 28.58 21.59 88.91 9.68 17.78 11.025
K112-M6 28.58 21.59 88.91 10.85 20.32 9.45
K112-M7 28.58 21.59 88.91 13.61 25.4 7.525
K112-M8 28.58 21.59 88.91 17.98 33.02 5.95
K112-M9 28.58 21.59 88.91 21.87 40.64 4.725
K112-M10 28.58 21.59 88.91 27.64 50.8 3.85
K112-H1 28.58 21.59 133.36 4.52 7.62 43.05
K112-H2 28.58 21.59 133.36 5.82 10.16 30.625
K112-H3 28.58 21.59 133.36 7.7 12.7 26.6
K112-H4 28.58 21.59 133.36 8.89 15.24 21
K112-H5 28.58 21.59 133.36 10.69 17.78 18.9
K112-H6 28.58 21.59 133.36 11.94 20.32 15.925
K112-H7 28.58 21.59 133.36 15.06 25.4 12.95
K112-H8 28.58 21.59 133.36 19.99 33.02 10.15
K112-H9 28.58 21.59 133.36 24.28 40.64 8.225
K112-H10 28.58 21.59 133.36 30.53 50.8 6.65
K125-L1 31.75 25.4 53.34 2.13 7.62 9.8
K125-L2 31.75 25.4 53.34 2.87 10.16 7.35
K125-L3 31.75 25.4 53.34 3.78 12.7 5.95
K125-L4 31.75 25.4 53.34 4.37 15.24 4.9
K125-L5 31.75 25.4 53.34 5.26 17.78 4.2
K125-L6 31.75 25.4 53.34 5.77 20.32 3.675
K125-L7 31.75 25.4 53.34 7.65 25.4 2.975
K125-L8 31.75 25.4 53.34 10.03 33.02 2.275
K125-L9 31.75 25.4 53.34 11.86 40.64 1.925
K125-L10 31.75 25.4 53.34 15.01 50.8 1.575
K125-M1 31.75 25.4 88.91 3.15 7.62 19.95
K125-M2 31.75 25.4 88.91 4.19 10.16 14.875
K125-M3 31.75 25.4 88.91 5.46 12.7 12.25
K125-M4 31.75 25.4 88.91 6.43 15.24 10.15
K125-M5 31.75 25.4 88.91 7.7 17.78 8.75
K125-M6 31.75 25.4 88.91 8.66 20.32 7.7
K125-M7 31.75 25.4 88.91 10.85 25.4 6.125
K125-M8 31.75 25.4 88.91 14.66 33.02 4.9
K125-M9 31.75 25.4 88.91 17.58 40.64 3.85
K125-M10 31.75 25.4 88.91 22 50.8 3.15
K125-H1 31.75 25.4 133.36 4.01 7.62 36.75
K125-H2 31.75 25.4 133.36 5.33 10.16 27.65
K125-H3 31.75 25.4 133.36 6.91 12.7 23.1
K125-H4 31.75 25.4 133.36 8.13 15.24 18.725
K125-H5 31.75 25.4 133.36 9.75 17.78 16.625
K125-H6 31.75 25.4 133.36 11 20.32 14.35
K125-H7 31.75 25.4 133.36 13.67 25.4 11.375
K125-H8 31.75 25.4 133.36 18.21 33.02 8.925
K125-H9 31.75 25.4 133.36 22.3 40.64 7.35
K125-H10 31.75 25.4 133.36 28.02 50.8 5.775
K137-L1 34.93 26.16 66.68 1.91 7.62 11.725
K137-L2 34.93 26.16 66.68 2.51 10.16 8.75
K137-L3 34.93 26.16 66.68 3.28 12.7 7
K137-L4 34.93 26.16 66.68 3.94 15.24 5.95
K137-L5 34.93 26.16 66.68 4.55 17.78 5.075
K137-L6 34.93 26.16 66.68 5.23 20.32 4.375
K137-L7 34.93 26.16 66.68 6.5 25.4 3.5
K137-L8 34.93 26.16 66.68 8.66 33.02 2.8
K137-L9 34.93 26.16 66.68 10.77 40.64 2.275
K137-L10 34.93 26.16 66.68 13.46 50.8 1.75
K137-M1 34.93 26.16 111.13 3.61 7.62 27.65
K137-M2 34.93 26.16 111.13 4.72 10.16 20.475
K137-M3 34.93 26.16 111.13 6.1 12.7 16.8
K137-M4 34.93 26.16 111.13 7.14 15.24 13.65
K137-M5 34.93 26.16 111.13 8.64 17.78 12.075
K137-M6 34.93 26.16 111.13 9.75 20.32 10.5
K137-M7 34.93 26.16 111.13 12.34 25.4 8.575
K137-M8 34.93 26.16 111.13 16.05 33.02 6.475
K137-M9 34.93 26.16 111.13 20.02 40.64 5.425
K137-M10 34.93 26.16 111.13 24.94 50.8 4.375
K137-H1 34.93 26.16 155.58 3.78 7.62 40.6
K137-H2 34.93 26.16 155.58 4.8 10.16 29.05
K137-H3 34.93 26.16 155.58 6.27 12.7 24.15
K137-H4 34.93 26.16 155.58 7.29 15.24 19.6
K137-H5 34.93 26.16 155.58 8.71 17.78 17.15
K137-H6 34.93 26.16 155.58 9.91 20.32 14.875
K137-H7 34.93 26.16 155.58 12.45 25.4 12.075
K137-H8 34.93 26.16 155.58 16.41 33.02 9.45
K137-H9 34.93 26.16 155.58 20.14 40.64 7.525
K137-H10 34.93 26.16 155.58 25.4 50.8 6.125
K150-L1 38.1 28.96 88.91 3.28 7.62 20.475
K150-L2 38.1 28.96 88.91 4.17 10.16 14.875
K150-L3 38.1 28.96 88.91 5.41 12.7 12.25
K150-L4 38.1 28.96 88.91 6.27 15.24 9.975
K150-L5 38.1 28.96 88.91 7.65 17.78 8.75
K150-L6 38.1 28.96 88.91 8.56 20.32 7.525
K150-L7 38.1 28.96 88.91 10.92 25.4 6.125
K150-L8 38.1 28.96 88.91 14.35 33.02 4.725
K150-L9 38.1 28.96 88.91 17.63 40.64 3.85
K150-L10 38.1 28.96 88.91 22 50.8 3.15
K150-M1 38.1 28.96 155.58 3.1 7.62 34.475
K150-M2 38.1 28.96 155.58 4.01 10.16 25.375
K150-M3 38.1 28.96 155.58 5.23 12.7 20.825
K150-M4 38.1 28.96 155.58 6.12 15.24 16.975
K150-M5 38.1 28.96 155.58 7.39 17.78 15.05
K150-M6 38.1 28.96 155.58 8.23 20.32 12.95
K150-M7 38.1 28.96 155.58 10.39 25.4 10.325
K150-M8 38.1 28.96 155.58 13.72 33.02 8.05
K150-M9 38.1 28.96 155.58 16.69 40.64 6.475
K150-M10 38.1 28.96 155.58 21.21 50.8 5.25
K150-H1 38.1 28.96 266.72 4.22 7.62 78.4
K150-H2 38.1 28.96 266.72 5.49 10.16 57.05
K150-H3 38.1 28.96 266.72 7.06 12.7 47.25
K150-H4 38.1 28.96 266.72 8.36 15.24 38.675
K150-H5 38.1 28.96 266.72 9.91 17.78 33.95
K150-H6 38.1 28.96 266.72 11.25 20.32 29.4
K150-H7 38.1 28.96 266.72 14.1 25.4 23.625
K150-H8 38.1 28.96 266.72 18.44 33.02 18.375
K150-H9 38.1 28.96 266.72 22.61 40.64 14.875
K150-H10 38.1 28.96 266.72 28.42 50.8 11.9
K175-L1 44.45 34.04 111.13 3.94 9.53 19.95
K175-L2 44.45 34.04 111.13 5.08 12.7 14.525
K175-L3 44.45 34.04 111.13 6.73 15.88 12.075
K175-L4 44.45 34.04 111.13 7.87 19.05 9.975
K175-L5 44.45 34.04 111.13 9.32 22.1 8.75
K175-L6 44.45 34.04 111.13 10.54 25.4 7.525
K175-L7 44.45 34.04 111.13 13.28 31.75 5.95
K175-L8 44.45 34.04 111.13 16.21 38.1 5.075
K175-L9 44.45 34.04 111.13 18.72 44.45 4.375
K175-L10 44.45 34.04 111.13 21.44 50.8 3.85
K175-M1 44.45 34.04 222.26 4.78 9.53 46.725
K175-M2 44.45 34.04 222.26 6.2 12.7 34.125
K175-M3 44.45 34.04 222.26 8 15.88 28.175
K175-M4 44.45 34.04 222.26 9.5 19.05 23.275
K175-M5 44.45 34.04 222.26 11.48 22.1 21
K175-M6 44.45 34.04 222.26 12.83 25.4 17.675
K175-M7 44.45 34.04 222.26 15.98 31.75 14.175
K175-M8 44.45 34.04 222.26 19.51 38.1 11.9
K175-M9 44.45 34.04 222.26 22.83 44.45 10.325
K175-M10 44.45 34.04 222.26 26.06 50.8 8.925
K175-H1 44.45 34.04 400.08 5.89 9.53 110.075
K175-H2 44.45 34.04 400.08 7.98 12.7 84.7
K175-H3 44.45 34.04 400.08 10.39 15.88 72.975
K175-H4 44.45 34.04 400.08 12.24 19.05 58.8
K175-H5 44.45 34.04 400.08 14.66 22.1 53.725
K175-H6 44.45 34.04 400.08 16.54 25.4 45.15
K175-H7 44.45 34.04 400.08 20.65 31.75 36.05
K175-H8 44.45 34.04 400.08 24.89 38.1 30.275
K175-H9 44.45 34.04 400.08 29.13 44.45 26.075
K175-H10 44.45 34.04 400.08 33.45 50.8 23.1
K200-L1 50.8 40.64 103.2 2.9 9.53 15.575
K200-L2 50.8 40.64 104.1 3.5 12.7 11.55
K200-L3 50.8 40.64 111.13 4.01 15.88 9.45
K200-L4 50.8 40.64 111.13 4.55 19.05 7.7
K200-L5 50.8 40.64 111.13 5.51 22.1 6.65
K200-L6 50.8 40.64 111.13 6.17 25.4 5.775
K200-L7 50.8 40.64 111.13 7.77 31.75 4.55
K200-L8 50.8 40.64 111.13 9.27 38.1 3.85
K200-L9 50.8 40.64 111.13 11 44.45 3.325
K200-L10 50.8 40.64 111.13 12.45 50.8 2.975
K200-M1 50.8 40.64 222.26 3.56 9.53 37.275
K200-M2 50.8 40.64 222.26 4.67 12.7 27.65
K200-M3 50.8 40.64 222.26 6.22 15.88 23.1
K200-M4 50.8 40.64 222.26 7.06 19.05 18.55
K200-M5 50.8 40.64 222.26 8.76 22.1 16.625
K200-M6 50.8 40.64 222.26 10.03 25.4 14.525
K200-M7 50.8 40.64 222.26 12.65 31.75 11.55
K200-M8 50.8 40.64 222.26 15.06 38.1 9.625
K200-M9 50.8 40.64 222.26 17.63 44.45 8.225
K200-M10 50.8 40.64 222.26 20.32 50.8 7.35
K200-H1 50.8 40.64 400.08 5 9.53 88.55
K200-H2 50.8 40.64 400.08 6.55 12.7 65.1
K200-H3 50.8 40.64 400.08 8.43 15.88 53.725
K200-H4 50.8 40.64 400.08 9.88 19.05 43.575
K200-H5 50.8 40.64 400.08 11.81 22.1 38.85
K200-H6 50.8 40.64 400.08 13.34 25.4 33.075
K200-H7 50.8 40.64 400.08 16.79 31.75 26.775
K200-H8 50.8 40.64 400.08 19.84 38.1 21.875
K200-H9 50.8 40.64 400.08 23.9 44.45 19.425
K200-H10 50.8 40.64 400.08 27.15 50.8 16.975
