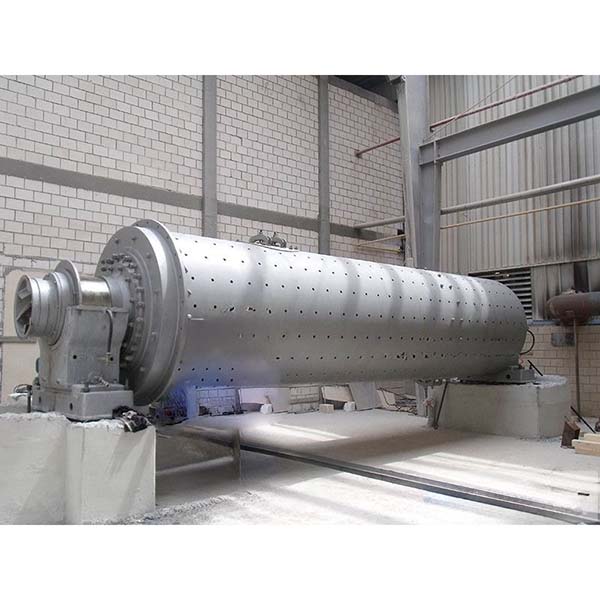

grid ball mill

gallerkulkvarn för slipning av råmaterial i cementfabriker

Grid ball mill är en typ av vanlig sliputrustning, den är baserad på den traditionella kulkvarnen, genom ökningen i slutet av kvarnens gitterplatta och urladdningskon och andra anordningar, optimera urladdningsmetoden för att undvika förekomsten av överdrivet slipningsfenomen.

Kontakta oss
Beskrivning

Översikt över kulkvarnar med rutnät

Jämfört med överflödskulkvarnen är materialutsläppet från gallerkulkvarnen mjukare, vilket förbättrar produktionseffektiviteten. Det används ofta i cementproduktion, malmslipning och andra industrier och fungerar som nyckelutrustning för sekundär krossning och finslipning.

Arbetsprincip för gallerkulkvarn

Rutnätskulkvarnen fungerar enligt en mekanisk slipningsprincip. Motorn driver cylindern genom en reducer- och överpassanordning, vilket får cylindern att rotera. Under rotationen fäster slipkroppen vid foderplattan på cylinderns innervägg på grund av centrifugalkraft och roterar med cylindern. När slipkroppen når en viss höjd faller den på grund av tyngdkraften och centrifugalkraften och krossar materialet inuti cylindern. Förutom att stiga och falla glider och rullar slipkroppen också, vilket skapar stark friktion och kollision med fodret och materialen, vilket resulterar i fin slipning. Höjdskillnaden mellan matningsänden och urladdningsänden gör att materialet flyter långsamt från matning till urladdning och slutför slipningsprocessen.

Funktioner i Grid Ball Mill

  1. Optimering av urladdningsmetoden:Gitterplattans design säkerställer jämnare urladdning, undviker övermalning och förbättrar malningseffektiviteten.
  2. Stark anpassningsförmåga:Anpassningsbar till förändringar i materialegenskaper som partikelstorlek, fukt och hårdhet.
  3. Enhetlig partikelstorlek:Noggrann kontroll av slipstorleken för enhetlig kornstorlek och hög kvalitet.
  4. Hög effektivitet och energibesparing:Erbjuder stor produktionskapacitet, högre krosskvot och god tätning för att undvika materialläckage.
  5. Slitstark:Foderplattan är tillverkad av slitstarkt material av hög kvalitet, vilket garanterar en lång livslängd.

Fördelar med Grid Ball Mill

  1. Stor produktionskapacitet:Kan hantera stora mängder material, lämpligt för storskalig industriproduktion.
  2. Stort krossningsförhållande:Minskar effektivt materialets partikelstorlek.
  3. Stark hållbarhet:Mycket slitstarkt foder ger längre livslängd och minskar underhållskostnaderna.
  4. Flexibilitet:Anpassar sig till olika materialhårdhet, partikelstorlekar och fuktighet, lämplig för olika industriella slipningsuppgifter.

Användningsområden för Grid Ball Mill

  • Cementproduktionsindustri:Används för slipning av råmaterial och är en viktig del av utrustningen i cementfabriker.
  • Malmslipning:Används ofta inom metallurgi, kemisk industri, elkraft och andra områden för bearbetning av malm och slipbart material.
  • Byggmaterialindustrin:Malning av kalksten, lera och andra råvaror för produktion av byggmaterial.
  • Kemisk industri, metallurgi och andra:Används för malning av kemiska råvaror, metallmalmer och andra material.
