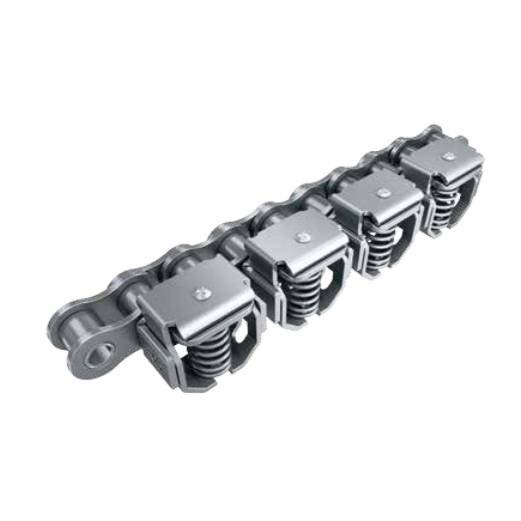

Greppkedja för livsmedelsförpackningsmaskiner med fjäderskydd

Strukturen på filmklämkedjan innehåller huvudsakligen kedjelänkar och tillbehör, varav tillbehören inkluderar yttre skena, inre skena, återställningsfjädermekanism med hög stabilitet, fjäderskydd. Den yttre skenan och den inre skenan är monterade tillsammans för att bilda ett klämutrymme, och den inre skenan är gjuten med ett fjäderbelastat hålrum, med hålrumsöppningen vänd framåt.

Kedjetängerna för tjockfilm är särskilt utformade för produktionslinjer för sträckning av plastfilm och har innovativa fjäderskydd och återställningsmekanismer med hög stabilitet för att öka tillförlitligheten, hållbarheten och konkurrenskraften på marknaden.

Fjäderskydd och återställningsmekanism

Fjäderskyddet är placerat vid mynningen av fjäderhållarens hålrum, medan fjädermekanismen för återställning med hög stabilitet är placerad inuti hålrummet. Fjäderns ena ände ligger mot den inre toppytan och den andra änden ligger mot den inre bottenytan, vilket förbättrar tillförlitligheten och livslängden.
Denna design stärker fjädern genom att optimera dess vinkel och lägga till ett skydd, vilket förbättrar hållbarheten för hela fästet och filmklämmans kedjestruktur.

Struktur och fastspänningsprincip

Består av ett tånghandtag, en tångkropp och en fjäder monterad i en fjäderhylsa.
Mittpunkterna för de olika stiften är: B (långt stift, tångkropp och handtag), M (övre stift, fjäderhylsa och tångkropp), N/n (nedre stift, fjäderhylsa och handtag i öppet/stängt läge).
Vinklar: Den öppna klämvinkeln (α) och den stängda klämvinkeln (β), där β är 2-4 gånger α, säkerställer en stark och tillförlitlig klämkraft.
Filmklämdelen är en cirkulär yta med en radie på 25-35 mm, lämplig för produktion av tjock film.
Dubbel tunghandtagsstruktur, varje tungkropp utrustad med 2 uppsättningar identiska tänger och fjädrar för förbättrad styrka och tillförlitlighet.

Prestanda och tillämpning

Klämmer fast filmtjocklekar på 1,5-2 mm, vilket uppfyller produktionsbehoven för 250-350 mikron tjock film.
Exakt och tillförlitlig fastspänning, motståndskraftig mot lossning och rivning och klarar kraftiga stötar från frekvent öppning och stängning.
Idealisk för robust fastspänning med hög precision i filmsträckningslinjer och andra krävande produktionsmiljöer.
