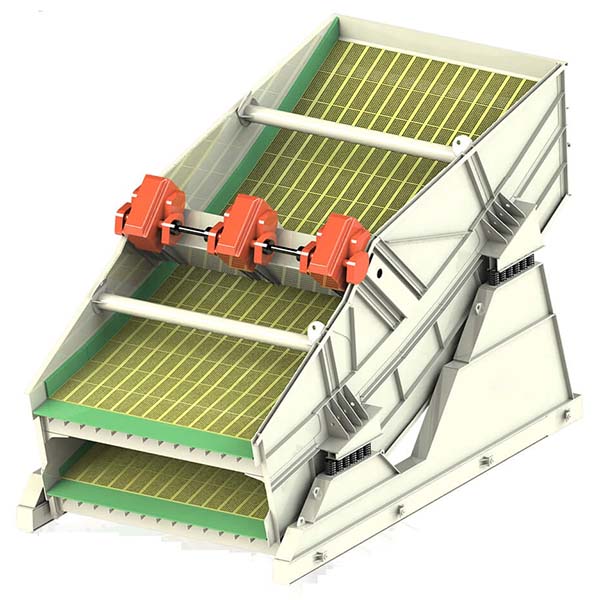

banan vibrerande skärm med tre lutande ytor

Bananvibrerande skärm antar principen om screening med lika tjocklek, genom utformningen av skärmytan med olika lutningsvinkel för flera sektioner, för att förverkliga den enhetliga fördelningen av materialets tjocklek på skärmytan, för att förbättra screeningeffektiviteten och precisionen, som används i stor utsträckning inom industrierna för kol, metallbrytning, byggmaterial och så vidare.

Funktioner av banan vibrerande skärm:

1. Lutningsstruktur med flera sektioner: skärmytan är vanligtvis uppdelad i fem eller sex sektioner med minskande lutningsstruktur, från matningsänden av den stora lutningen som gradvis övergår till utloppsänden av den lilla lutningen, för att uppnå principen om screening med lika tjocklek, optimera materialflödeshastigheten och stratifieringsprocessen.
2. Komplex elliptisk vibrationsbana: olika delar av vibrationsläget är olika: höghastighets elliptisk rörelse vid matningsänden, mittsektionen tenderar att cirkulär vibration, slutet av den omvända elliptiska banan, vilket bildar en ”snabb-stadig-långsam” dynamisk screeningeffekt.
3. Modulär vibratordesign: användning av VB-seriens vibrationsutlösare av lådtyp, hög excitationskraft, hög tillförlitlighet, lätt att underhålla strukturen. Utrustad med högkvalitativa SKF- eller FAG-lager för att säkerställa långsiktig stabil drift.
4. Bra tätning och strukturell optimering: labyrint + mekanisk dubbel tätningsdesign, dammtät och vattentät; matningstratten är speciellt utformad för att utnyttja skärmytan och förbättra screeningeffektiviteten.

Kärnfördelar med banan vibrerande skärm:

1. Stor kapacitet för en enda maskin: jämfört med den traditionella linjära skärmen eller den cirkulära vibrerande skärmen kan bananskärmen ta på sig en större screeninguppgift med en mer kompakt struktur, vilket minskar utrustningens layoututrymme och kostnad.
2. Högre screeningeffektivitet: vibrationsspår med flera segment styr effektivt hastigheten på materialrörelse och uppehållstid, vilket gör screeningprocessen mer adekvat, lämplig för fin gradering av finkorniga material.
3. Spara antalet systemutrustning: kan ersätta mer än en sida vid sida användning av den traditionella skärmaskinen, minska antalet utrustning, minska drifts- och underhållskostnaderna.
4. Låg ljudnivå, låg vibrationsöverföring: skärmkroppen antar optimerad strukturell design, med gummifjäderstöd och flexibel koppling, vilket effektivt minskar utrustningens buller och vibrationer.
5. Lätt att justera och underhålla: flexibel justering av amplitud genom att lägga till eller subtrahera motviktsblocket, för att anpassa sig till olika materialegenskaper och processkrav; modulärisering av exciterstruktur, demontering och installation är bekvämare.

Arbetsprincipen för banan vibrerande skärm:

Baserat på principen om ”screening med lika tjocklek” är dess kärnidé att göra materialet på skärmytan i ett ungefärligt lika tjockleksfördelningstillstånd genom den lutande skärmytan med flera sektioner. Denna struktur kan effektivt sakta ner materialets igensättning och tryckackumulering och förbättra klassificeringseffektiviteten.

När motorn startas driver excitatorn hela skärmboxen för att producera sammansatt elliptisk vibration, och materialet på den lutande skärmytan påverkas av excitationskraften för att producera kontinuerlig hoppning framåt. På olika lutande passager kommer materialets hastighet och acceleration att förändras i enlighet därmed, från snabb transport till långsam vistelse, för att slutföra den effektiva screeningprocessen. Den omvända elliptiska banan i slutet hjälper de finkorniga materialen att tränga in i skärmen, vilket förbättrar produktens renhet och enhetlighet.

Användningsområden för bananvibrerande skärm:

1. Kolindustri: används för screening, avvattning, avmedialisering, avslimning och andra aspekter av råkol, medelkol, slutkol, ersätter flera konventionella skärmar i stora tvättanläggningar för kolgruvor.
2. Metallgruvor: siktning av järnmalm, icke-järnmetallmalm och andra råmalmer och slipprodukter från våt- och torrgraderingsprocessen.
3. Byggmaterial och sand- och grusaggregatindustri: används för mekanism sand, krossad sten, stenpulver och andra aggregat av färdig produkt screening och partikelstorlek klassificering, förbättra kvaliteten på aggregatkvaliteten.
4. Kemisk och metallurgisk industri: förbehandling och gradering av olika medelhårdhet eller finkorniga kemiska råvaror.
5. Elkraftsindustrin: bränslekolscreeningssystem som en högeffektiv screening av kärnkomponenter.

Om du behöver anpassa parametrarna enligt materialets natur, screeningkrav, är du välkommen att kontakta för teknisk urvalsstöd.
