Elastiska element

Betydelsen av skräddarsydda spiralfjädrar

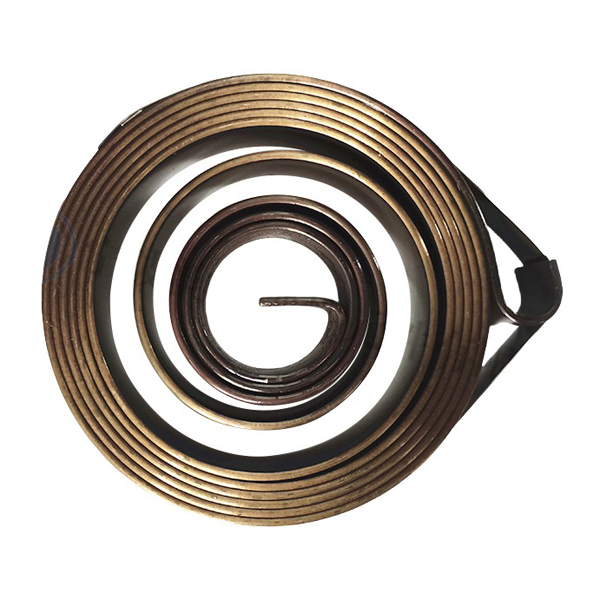

spiralfjädrar för mikrofräsar

Koncept, betydelse och tillämpning av spiralfjädrar

Som ett viktigt elastiskt element används spiralfjädrar i stor utsträckning i mekaniska och tekniska applikationer. Deras strukturella design och prestandaegenskaper gör spiralfjädrar viktiga i olika typer av utrustning. Med utvecklingen av industriell teknik fortsätter efterfrågan på skräddarsydda spiralfjädrar (scroll/volute) att växa. I den här artikeln diskuteras vikten av kundanpassade spiralfjädrar, viktiga designöverväganden, tillverkningsprocesser och deras tillämpningar i olika branscher.

I. Grundläggande begrepp för spiralfjädrar

Spiralfjädrar är tillverkade av metalliska material som är formade i en spiralform, främst används för att lagra och frigöra energi. Deras design kan justeras för olika behov, inklusive parametrar som diameter, antal spolar, material och hårdhet.

II. Betydelsen av anpassade rullfjädrar

  • Uppfyller specifika behov: Olika applikationer kräver specifika prestanda från spiralfjädrar. Anpassade spiralfjädrar kan fungera tillförlitligt under hög temperatur, högt tryck eller korrosiva förhållanden.
  • Förbättrad systemeffektivitet: Kundanpassade konstruktioner gör att spiralfjädrarna bättre kan anpassas till utrustningens driftsförhållanden, vilket förbättrar systemets övergripande prestanda (t.ex. fjädringssystem i bilar som absorberar stötar och förbättrar komforten).
  • Minskade långsiktiga kostnader: Även om de initiala kostnaderna för kundanpassning kan vara högre, kan optimerad design och material avsevärt sänka underhålls- och ersättningskostnaderna, vilket förbättrar avkastningen på investeringen.
  • Förbättrad konkurrenskraft på marknaden: Genom att erbjuda kundanpassade spiralfjäderlösningar kan företag tillgodose unika kundbehov och sticka ut på marknaden.

III. Kritiska faktorer vid design av spiralfjädrar

  • Val av material: Alternativen omfattar kolstål, rostfritt stål och legerat stål. Materialet påverkar hållfasthet, korrosionsbeständighet och utmattningslivslängd.
  • Storlek och form: Rätt utformning av diameter, antal spolar och trådtjocklek är avgörande; över- eller underdimensionering påverkar prestandan.
  • Driftmiljö: Temperatur, luftfuktighet och korrosivitet påverkar material- och konstruktionsvalen. Miljöer med höga temperaturer kräver värmebeständiga material.
  • Krav på belastning: Fjäderstyvhet och tillåten böjning måste matcha belastningskraven för att garantera säker och stabil drift.
  • Utmattningslivslängd: Eftersom fjädrar utsätts för upprepad belastning måste konstruktionen ta hänsyn till utmattningslivslängden för att förhindra fel.

IV. Tillverkningsprocess för spiralfjädrar

  1. Förberedelse av material: Välj, kapa och bearbeta lämpliga material baserat på konstruktionskraven.
  2. Formning: Använd fjäderformningsmaskiner för att skapa spiralformen, vilket säkerställer exakt kontroll av hastighet och spänning.
  3. Värmebehandling: Processer som härdning och anlöpning ökar hållfastheten och segheten och förbättrar utmattningshållfastheten.
  4. Ytbehandling: Tekniker som galvanisering, målning eller oxidering förbättrar korrosionsbeständigheten och utseendet.
  5. Kvalitetsinspektion: Strikta kontroller säkerställer att dimensioner, hållfasthet och utmattningsegenskaper uppfyller konstruktionsstandarderna.

V. Användningsområden för spiralfjädrar

  • Fordonsindustrin: Används i fjädringssystem, motorkomponenter och dörrlås för vibrationsdämpning och energilagring.
  • Vitvaror: Finns i tvättmaskiner, kylskåp och luftkonditioneringsanläggningar för att driva och styra mekaniska komponenter.
  • Industriell utrustning: Används i automatiserade maskiner, robotar och produktionslinjer för rörelsekontroll och energilagring.
  • Medicintekniska produkter: Används i sprutor, kirurgiska instrument och annan medicinsk utrustning för exakt styrning och rörelse.

Slutsatser

Anpassningen av spiralfjädrar är väsentlig i modern industri. Med lämplig design och tillverkning uppfyller anpassade rullfjädrar specifika applikationsbehov och förbättrar utrustningens prestanda och tillförlitlighet. I takt med att tekniken utvecklas kommer kundanpassade spiralfjädrar att fortsätta att tillhandahålla effektiva lösningar inom ett brett spektrum av branscher.
